NAS: Upgrade discos HP Microserver Gen 8

NAS: Upgrade discos HP Microserver Gen 8

Esta entrada no la terminé en su momento, aunque por comentarios en otras entradas he buscado fotos y vuelvo con el trabajo de ampliación de discos de mi HP Microserver Gen 8, que lo tengo instalado hace tiempo con UNRAID y sin ningún problema.

El problema de estos equipos tannn pequeños, es que tienes 4 bahías para discos en la controladora, 1 adicional si quitas el CD y luego no tienes más posibilidades. O eso pensaba yo, porque como veréis es posible disponer de hasta 7 discos (8 podría conectar, pero creo que el aire no circularía bien)

Os enseño otras entradas con Upgrades ya hechos al HP Microserver Gen 8:

Vamos al lío…

Agregar hasta 7 discos al HP Microserver Gen 8 en Unraid

Material utilizado.

nas-upgrade-discos-hp-microserver-gen-8-1

nas-upgrade-discos-hp-microserver-gen-8-15

nas-upgrade-discos-hp-microserver-gen-8-10

MATERIAL UTILIZADO:

  • Taladro y mini broca de metal
  • Tijera de metal
  • Destornillador o llave allen
  • Chapa fina y maleable de tamaño A4
  • Regla
  • Boli permanente
  • Tornillos para sujetar discos pequeños y disco SSD para plantilla
  • ¿Maña? 🙂

En la foto original, disponía de 4 discos HDD de NAS y 1 SSD donde el DVD. La idea es colocar otros dos SSD´s dentro de la carcasa y que la máquina no muera de calor. Así que sacamos las medidas, y elijo el espacio donde la batería, donde pueden encajar sin problema y puedo sujetarlos. Cogemos medidas de largo:

nas-upgrade-discos-hp-microserver-gen-8-2

Y de alto:

nas-upgrade-discos-hp-microserver-gen-8-3

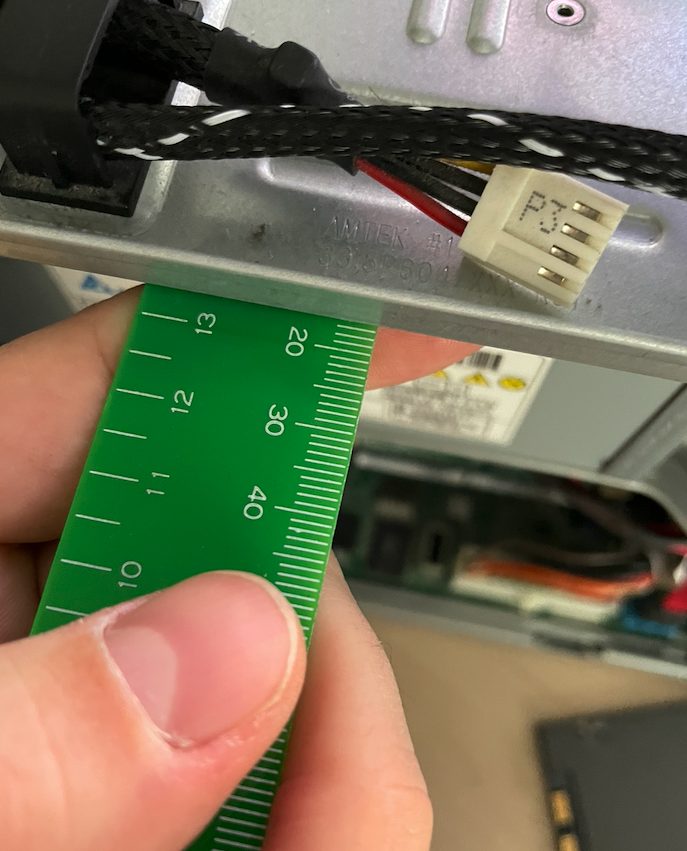

Y de ancho (porque tiene que quedar la caja cerrada como originalmente):

nas-upgrade-discos-hp-microserver-gen-8-4

Saco medida de la localización del tornillo de la fuente de alimentación, ya que voy a hacer un soporte casero y lo colocaré sobre los dos tornillos:

nas-upgrade-discos-hp-microserver-gen-8-5

Compré una chapa en una tienda de bricolaje y una tijera para corte de metal:

nas-upgrade-discos-hp-microserver-gen-8-6

Las medidas identifican donde van los tornillos para:

  • Sujeción a los dos tornillos de la fuente de alimentación
  • Sujeción para tornillo de dos discos SSD de 2,5″ o un disco de 3,5″

Medidas de la plantilla (lo que está sombreado en las esquinas hay que quitarlo, y luego doblaremos la chapa por esos extremos arriba y en el lateral derecho):



nas-upgrade-discos-hp-microserver-gen-8-7b

Os vais asegurando de las medidas con un disco SSD para trazar los agujeros, si hacéis alguno de más habrá ventilación adicional jeje!!:

nas-upgrade-discos-hp-microserver-gen-8-8

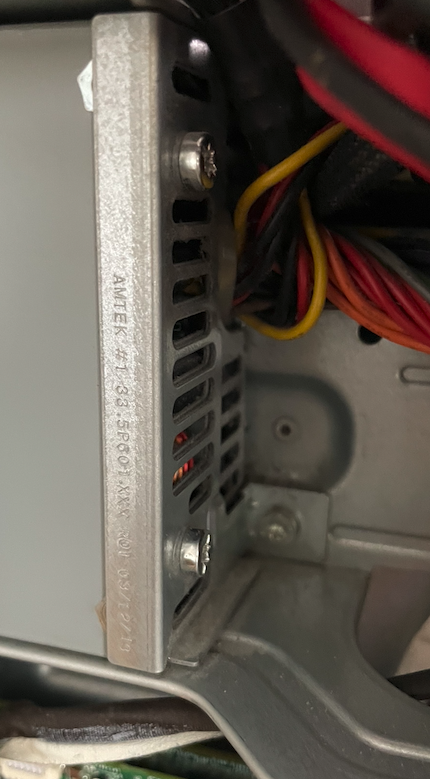

Tenemos que tener acceso a los dos tornillos de la fuente de alimentación interiores, quitamos el tornillo de la parte inferior que va a la estructura y no a la fuente:

nas-upgrade-discos-hp-microserver-gen-8-9

Quitamos los de atrás:

nas-upgrade-discos-hp-microserver-gen-8-11

Ahora podemos quitar los dos tornillos fácilmente:

nas-upgrade-discos-hp-microserver-gen-8-12

Y ahora vais doblando la chapa en la parte superior y derecho para adaptarla a los tornillos de la fuente:

nas-upgrade-discos-hp-microserver-gen-8-13

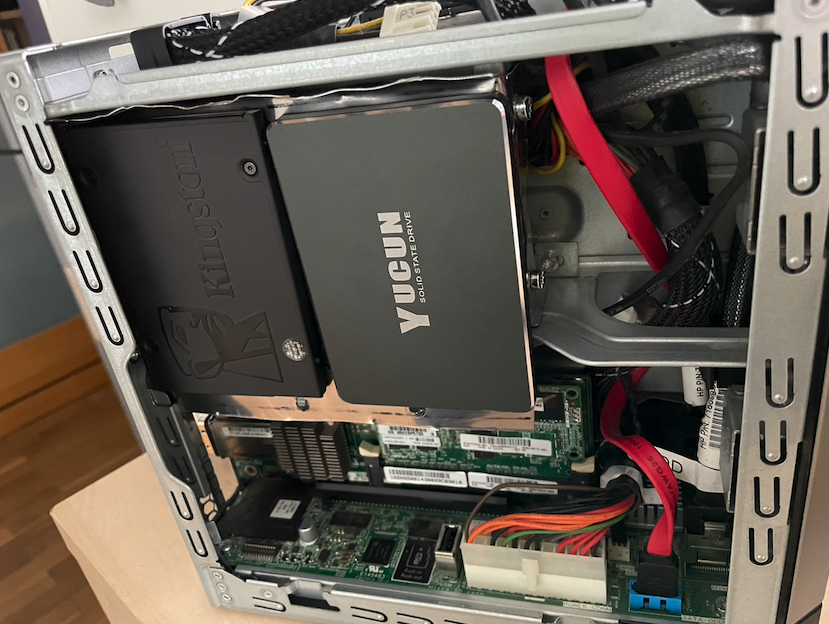

Una vez que tenéis la posición de los tornillos bien, colocáis los discos y presentáis el soporte nuevamente, volviendo a montar todos los tornillos:

nas-upgrade-discos-hp-microserver-gen-8-14

Una vez colocados los cables y tornillos, todo funcionaba perfectamente integrado. El problema que tuve es que no ventilaba bien, así que tuve que perforar la parte superior como un queso de gruyere e instalar un ventilador Noctua. El resultado es éste:

nas-upgrade-discos-hp-microserver-gen-8-16

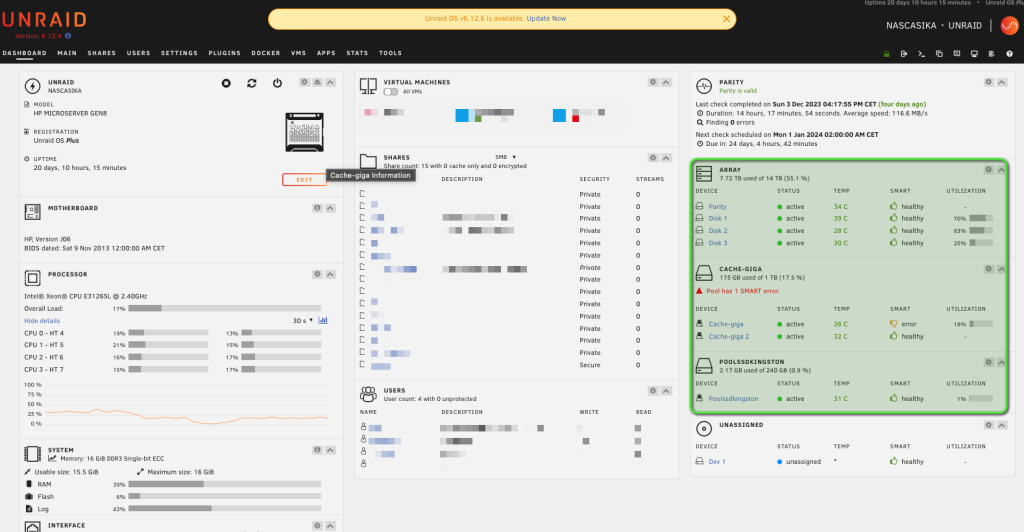

Y a nivel lógico:

nas-upgrade-discos-hp-microserver-gen-8-17

Te ha gustado la entrada SGUENOS EN TWITTER O INVITANOS A UN CAFE?

El Blog de Negu

Acerca de Raul Unzue Pulido

Administrador de sistemas virtuales e infraestructuras IT, linuxero y entusiasta de la tecnología.

Compruebe también

unraid-disco-de-paridad-0

UnRAID: Disco de Paridad

UnRAID: Disco de Paridad Hoy vamos a explicar la paridad de UnRAID, que es un …

9 comentarios

  1. Muchas gracias por la información.

    He ido a comprar la tarjeta SATA que indicas, pero ya no está disponible:

    https://www.amazon.es/gp/product/B095XZZXCQ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

    ¿Me puedes recomendar otra?. No sé si tiene que tener alguna característica especial para que sea compatible con el Microserver Gen 8.

    Otra pregunta es si ves viable que en lugar de hacer todo lo que indicas, pueda dejar el disco ssd por fuera. Solo necesito un disco más que haga de backup, de la unidad de sistema de UNRAID.

    Muchas gracias.

  2. Hola.
    ¿Podría tener 9 discos?
    (4) Los 4 de las bahías de 3.5.
    (1) Otro al reemplazar el disco óptico.
    (4) 4 en la controladora PCIe SATA?

    Sé que tienes 7, conectado 2 en la controladora PCIe pero me pregunto si hubo alguna limitación para usar los 4.

    Gracias. Que buen hilo del Microserver tienes.

    • Hola! Gracias

      Personalmente creo que 9 son demasiados porque no circula el aire, salvo que agujerees toda la carcasa o algo así.

      Salu2

      • Otra opción es comprar carcasa doble de SSD que llevan dos discos M2…que ya lo he pensado alguna vez. En AliExpress hay alguna a buen precio.

        • Pensaba en sacar la placa impresa de los SSD del gabinete de 2.5 pues iinteriormente ocupan poco volumen cuando son discos pequeños (al menos mi experiencia con SSD de 120 y 240 GB) y tratar de acomodar cables de alguna manera.

          Muchas gracias por responder.
