Configuración Netscaler y HAProxy como Balanceador Storefront
Hoy vamos a realizar una entrada de las que me gustan, por las horas requeridas y el resultado. Mezclamos varias tecnologías Microsoft, Citrix y Linux en una infraestructura para dar alto rendimiento.
Os enseñamos a instalar HAPROXY y como balancear los Storefront con Citrix Netscaler Gateway. Por un tema de licencia no podremos balancear Netscaler, pero sí dispondremos de la configuración suficiente para balancear HAProxy.

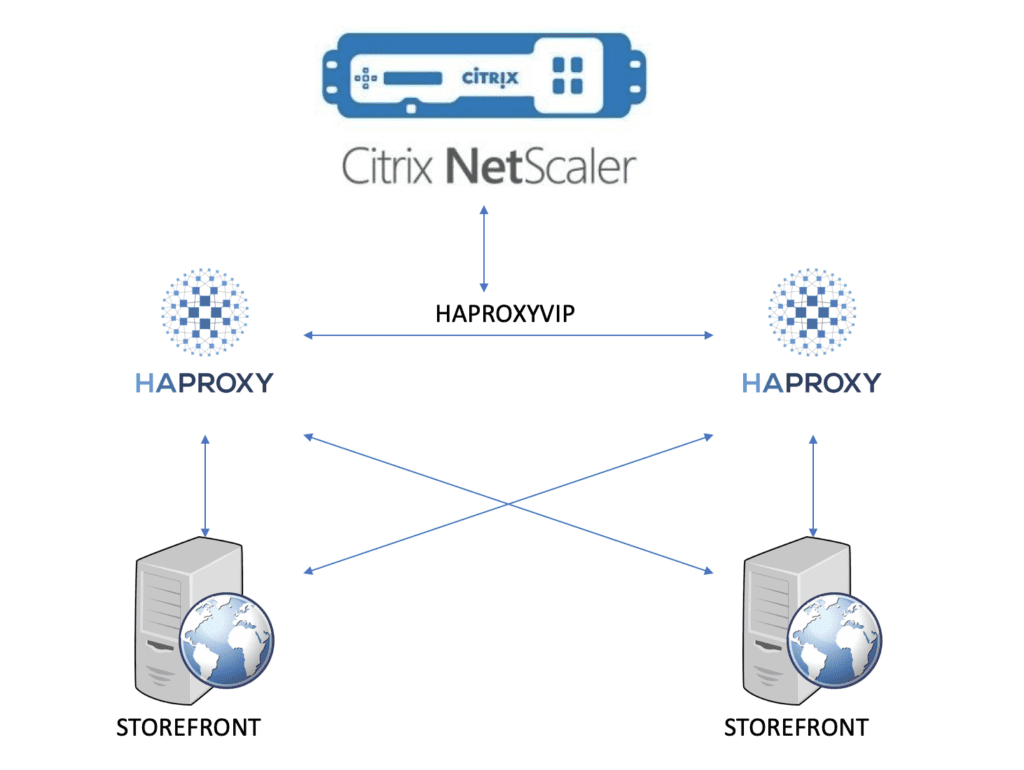

Vamos a explicar cómo configurar HAProxy para que trabaje con Citrix Netscaler y Citrix Storefront.
INSTALACION HAPROXY EN CENTOS 7
Lo primero que haremos será generar las máquinas virtuales en Centos 7. Yo he utilizado la instalación mínima, que ocupa unos 3 gigas. Buscamos la optimización, así que no necesitamos nada más.
Os doy un ejemplo con nombres e ips para cada objeto en HAPROXY.
- Netscaler –> 192.168.1.184
- Netscaler Virtual IP –> 192.168.2.184
- haproxy01 –> 192.168.1.47
- haproxy02 –> 192.168.1.48
- haproxyvip –> 192.168.1.49
- Puerta de enlace –> 192.168.1.254
- DNS1 –> 192.168.1.1
- DNS2 –> 192.168.1.2
- Storefront01 –> 192.168.1.28
- Storefront02 –> 192.168.1.29
Ahora haremos una configuración de red en cada nodo:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 |
# CONFIGURAR EN CADA NODO # Realizamos una prueba de comunicaciones ip address show ping 192.168.1.254 ping negu.local ping google.es # Editamos las tarjetas de red vi /etc/sysconfig/network-scripts/ifcfg-eth0 HWADDR="08:00:27:FE:4D:FD" TYPE="Ethernet" BOOTPROTO="none" DEFROUTE="yes" PEERDNS="yes" PEERROUTES="yes" IPV4_FAILURE_FATAL="no" IPV6INIT="yes" IPV6_AUTOCONF="yes" IPV6_DEFROUTE="yes" IPV6_PEERDNS="yes" IPV6_PEERROUTES="yes" IPV6_FAILURE_FATAL="no" NAME="enp0s3" UUID="f324bc5d-6c62-437d-bdaa-6f223a96c14f" ONBOOT="yes" #Adicionar los parametros de tu red #dirección de ip IPADDR="192.168.1.47" #mascara de red NETMASK="255.255.255.0" #puerta de enlace GATEWAY="192.168.1.254" #DNS DNS1="192.168.1.1" DNS2="192.168.1.2" DOMAIN="negu.local" |
Deshabilitamos y paramos el servicio NetworkManager:
|
1 2 3 4 5 |
systemctl stop NetworkManager systemctl disable NetworkManager rm '/etc/systemd/system/multi-user.target.wants/NetworkManager.service' rm '/etc/systemd/system/dbus-org.freedesktop.NetworkManager.service' rm '/etc/systemd/system/dbus-org.freedesktop.nm-dispatcher.service' |
Reiniciamos el servicio de red y habilitamos el servicio en el arranque:
|
1 2 |
systemctl restart network chkconfig network on |
CONFIGURAR HA CON IP VIP EN HAPROXY
Utilizaremos keepalived para realizar el HA de HAPROXY:
|
1 |
yum install -y haproxy keepalived |
Realizamos la configuración siguiente en cada nodo:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
### NODO1 mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.old root@haproxy01:~# nano /etc/keepalived/keepalived.conf global_defs { router_id haproxy01 } vrrp_script haproxy { script "killall -0 haproxy" interval 2 weight 2 } vrrp_instance 50 { virtual_router_id 50 advert_int 1 priority 101 state MASTER interface eth0 virtual_ipaddress { 192.168.1.49 dev eth0 } track_script { haproxy } } |
Comprobamos la comunicación, reiniciamos servicio y que la IP VIP responde:
|
1 2 3 4 5 |
service keepalived restart ping 192.168.1.49 ping 192.168.1.47 chkconfig haproxy on chkconfig keepalived on |
Ahora configuraremos el otro nodo que actuará de SLAVE:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 |
## NODO 2 yum -y install keepalived mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.old # DESDE NODO1 AL NODO2# scp /etc/keepalived/keepalived.conf root@192.168.1.48:/etc/keepalived/ # Modificar en NODO2# root@haproxy01:~# nano /etc/keepalived/keepalived.conf global_defs { router_id haproxy02 } vrrp_script haproxy { script "killall -0 haproxy" interval 2 weight 2 } vrrp_instance 50 { virtual_router_id 50 advert_int 1 priority 101 state SLAVE interface eth0 virtual_ipaddress { 192.168.1.49 dev eth0 } track_script { haproxy } } |
Realizamos las pruebas de conectividad:
|
1 2 3 4 5 |
service keepalived restart ping 192.168.1.49 ping 192.168.1.48 chkconfig haproxy on chkconfig keepalived on |
PRUEBAS DE HA EN HAPROXY
Como buena práctica realizaremos una prueba de caída de los nodos, apagando cada uno y comprobando la ip vip.
|
1 2 3 4 |
# PRUEBA CAIDA DESDE MAQUINA EXTERNA# # NODO A NODO, MASTER Y SLAVE# service network stop ping 192.168.1.49 -t |
CONFIGURACION HAPROXY PARA CITRIX STOREFRONT
Lo primero que haremos es una copia de seguridad del fichero de configuración:
|
1 |
cp /etc/haproxy/haproxy.conf /etc/haproxy/haproxy.conf.old |
Eliminamos las líneas de los ejemplos finales y añadimos las siguientes. Para que funcione bien Netscaler Gateway con un clúster de HAProxy necesitaremos que las conexiones sean persistentes, sino no funcionará correctamente:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
#----------------------------------------------------------- # CLUSTER STOREFRONTS #----------------------------------------------------------- vi /etc/haproxy/haproxy.conf defaults ..... # Añadimos stats enable stats auth usuario:password # OPTION 1 listen haproxycluster 0.0.0.0:80 mode tcp balance source option httpchk GET /Citrix/StoreWeb/ cookie haproxycluster insert server storefront01 192.168.1.28:80 weight 1 maxconn 512 cookie 1 check server storefront02 192.168.1.29:80 weight 1 maxconn 512 cookie 1 check # OPTION 2 NO PROBADA #backend HACitrixStorefront # balance leastconn # stick-table type ip size 200k expire 30m # stick on src # acl h_xff_exists req.hdr(X-Forwarded-For) -m found # http-request add-header X-Forwarded-For %[src] unless h_xff_exists # server storefront01 192.168.1.28 weight 1 maxconn 512 cookie 1 check port 80 # server storefront02 192.168.1.29 weight 1 maxconn 512 cookie 1 check port 80 |
ACTIVAR ESTADISTICAS EN HAPROXY
Como complemento y por tener una visión diferente, configuraré las estadísticas de forma gráfica para HAPROXY.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
# NODO 1, 192.168.1.48 para NODO 2 listen stats 192.168.1.47:9000 mode http stats enable log global maxconn 10 clitimeout 100s srvtimeout 100s contimeout 100s stats realm Balanceado HAProxy\ Estadisticas stats refresh 5s stats hide-version stats auth usuario:password stats url /haproxy-stats |
Para conectaros tendréis que utilizar la URL: http://192.168.1.47:9000/haproxy-stats
CONFIGURACION NETSCALER PARA HAPROXY
Vamos a usar para validarnos Directorio Activo, así que añadimos los controladores que dispongamos.

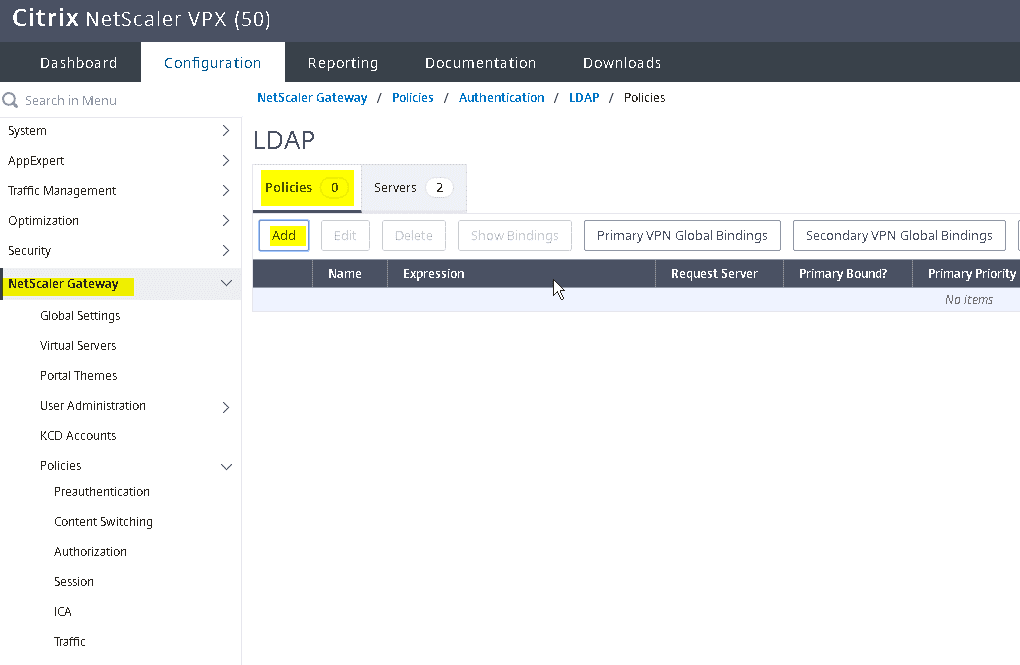

Configuration -> Netscaler Gateway -> Policies -> Authentication -> LDAP -> Servers -> Add
Deberemos generar en DA un usuario de servicio para que consulte a DA. Ahora configuraremos los parámetros como en la imagen y lanzamos el Test para validarlo.
Utilizaremos:
- Server Logon Name Attribute: sAMAccountName
- Group Attribute: memberOf
- Sub Attribute Name: cn
- SSO Name Attribute: userPrincipalName
- Dejamos marcado User Required
- Referral DNS Lookup: A-REC
Repetimos el proceso con los DCs que tengamos (esto si tenemos HA, sino con uno nos valdrá). Ahora vamos a Policies -> Add:

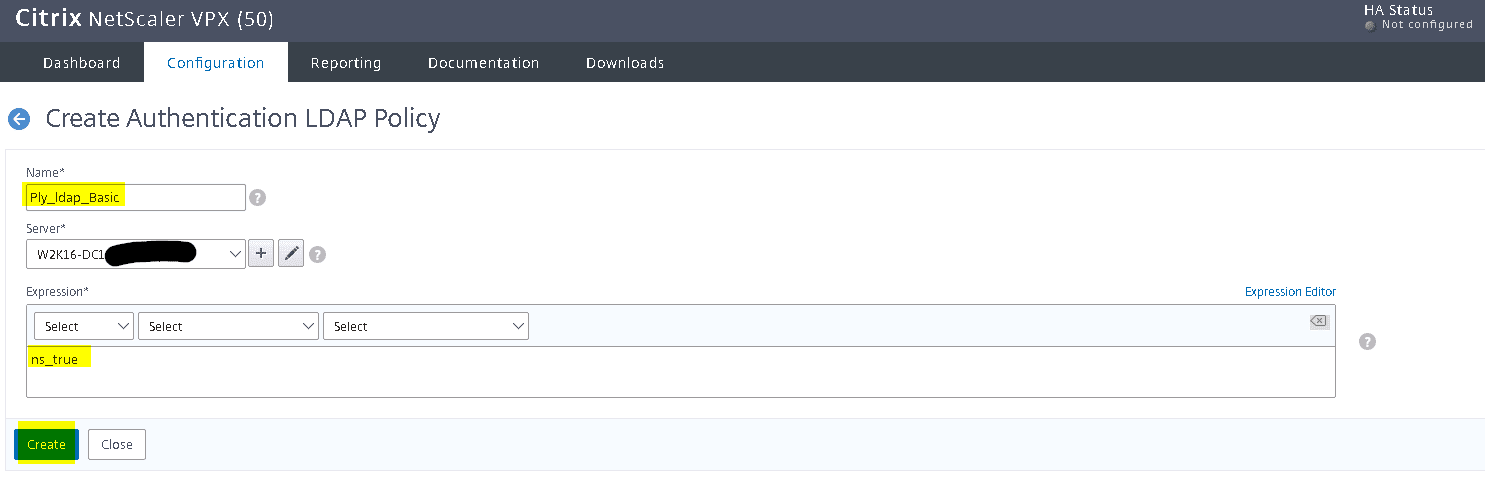

Creamos una expresión ns_true enlazada al Server que hemos configurado anteriormente:
Una vez completado, vamos a agregar nuestro Netscaler Gateway Virtual Server:
Configuration -> Netscaler Gateway -> Virtual Servers -> Add

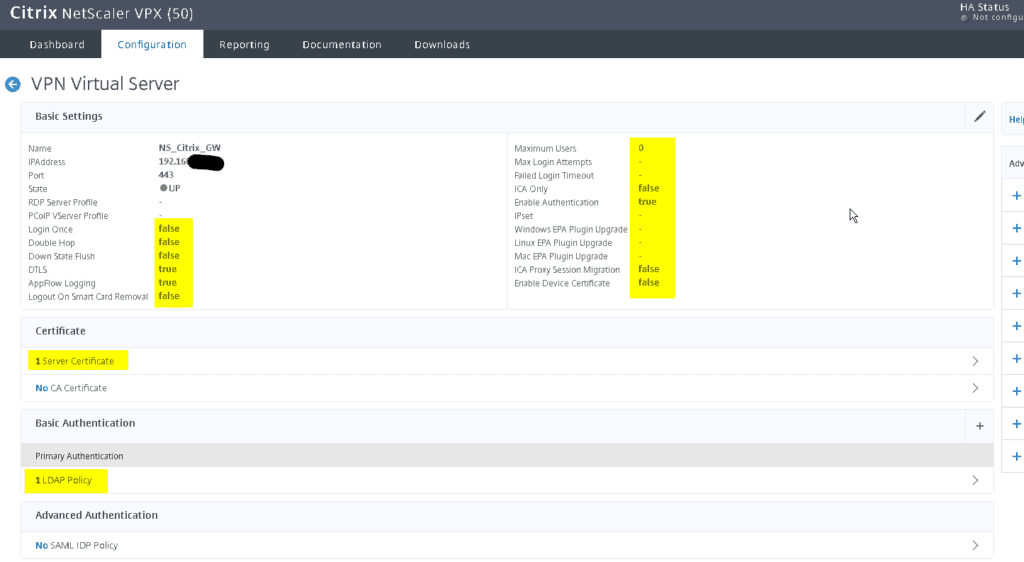

Asignaremos una IP para el Virtual Server, agregaremos el Certificado Wildcard y la política de LDAP que acabamos de generar:

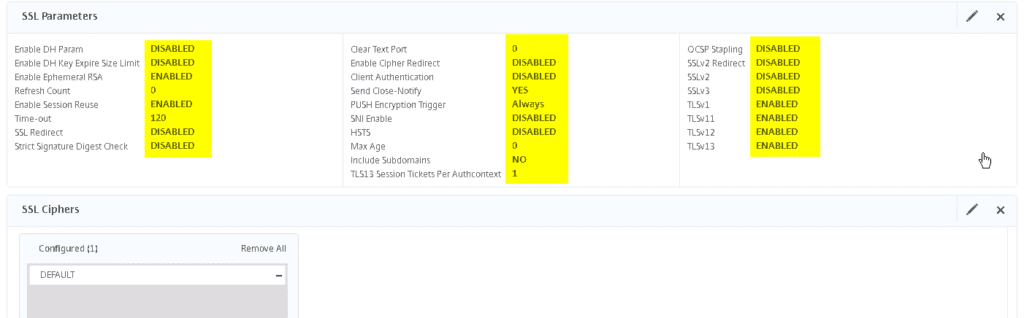

Deshabilitamos SSL:
Y con esto tendréis configurado HAProxy con Netscaler Gateway. Ahora tendréis que configurar Storefront para que trabaje con Netscaler para hacer las pruebas.
