Unraid: Configurar Trunk con HP Aruba

Unraid: Configurar Trunk con HP Aruba

Empezamos la serie de entradas de UnRAID, para la configuración de mi HP Microserver Gen8 como nuevo NAS.

Hoy os enseño a configurar vuestras tarjetas de red formando un Trunk o en Bonding. De forma que tengamos desde un balanceo de carga por ambos interfaces, como si queréis tener una tolerancia a fallos. Lo haré con mi switch HP Aruba.

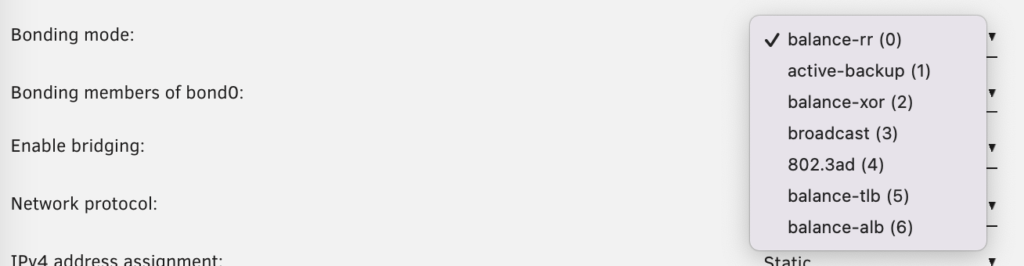

A continuación, os explico las opciones que tendréis disponibles para crear el Bonding. UnRaid nos da las siguientes opciones:

unraid-configurar-bond-con-HP-Aruba-0

  • Balance-RR (Balance Round Robin): transmite paquetes de manera secuencial entre todos las interfaces esclavas disponibles. En esta configuración tendremos balanceo de carga y tolerancia a fallos. Es la opción que voy a elegir, pero requiere que vuestro switch os permita agrupar puertos como si fuesen uno (generar un Trunk).
  • Active-Backup: tenemos un activo-pasivo, en las interfaces. Cuando la interfaz activa falla, la siguiente interfaz esclava toma la dirección MAC y se convierte en la interfaz activa. No hay balanceo de carga. Si no están en diferentes switchs no tiene mucho sentido.
  • Balance-xor: las transmisiones son balanceadas a través de todas las interfaces esclavas en modo Xor ([source-MAC xor dest-MAC] mod n-slaves), es decir, el mismo esclavo es seleccionado para cada destino único MAC. Nos proporcionaría tolerancia a fallos y balanceo de carga basado en el destino. También requiere que vuestro switch os permita agrupar puertos.
  • Broadcast: se transmite todo por todas las interfaces. Nos proporcionaría tolerancia a fallos, pero no balanceo de carga. También requiere que vuestro switch os permita agrupar puertos.
  • 802.3ad: Modo IEEE Dynamic Link Aggregation, permite gestionar el balanceo, la velocidad y el duplex de la interfaz, pero requiere que el módulo del kernel y el switch lo soporten. Esta es una opción que he valorado, y que ya uso con HP Aruba y Synology.
  • Balance-TLB (Adaptative Transmit Load-Balance): balancea la carga del tráfico de salida. En esta configuración tendremos balanceo de carga distribuido y tolerancia a fallos. Y lo mejor que no dependemos del switch
  • Balance-ALB (Adaptative Load-Balancing): realiza el balanceo anterior además de un balanceo también en la recepción. Hay un cambio de MAC en caliente que debe ser soportado.

Con esto os enseño cómo hacerlo con mi switch HP Aruba y HP Microserver Gen8.

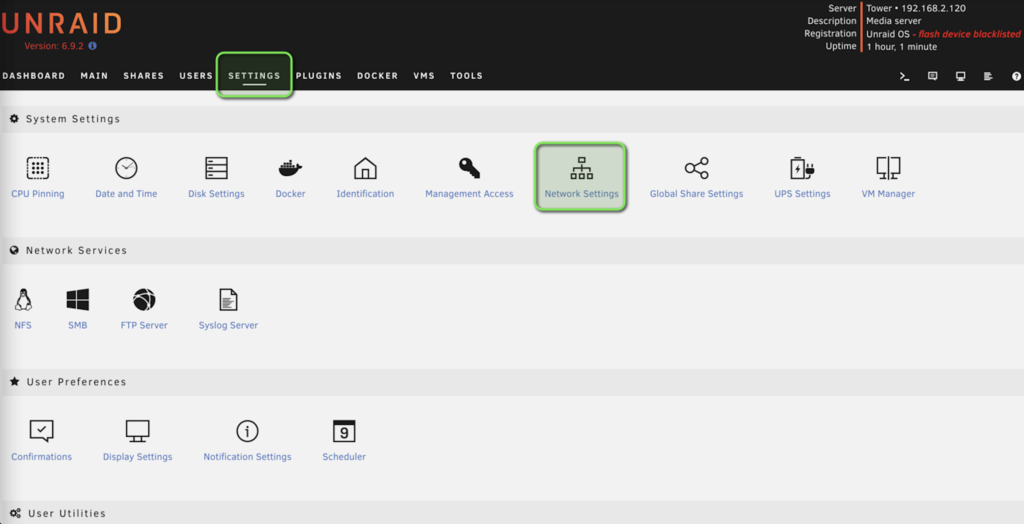

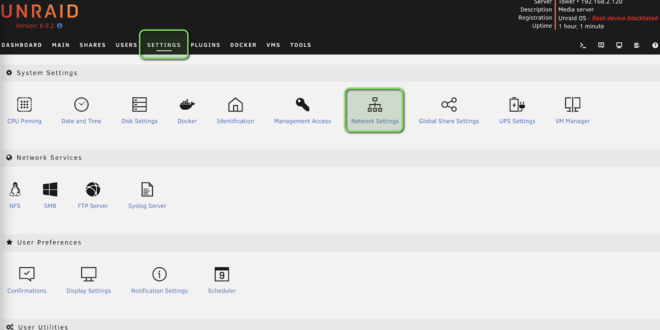

Vamos a la gestión web de UNRAID –> Settings –> Network Settings:

unraid-configurar-bond-con-HP-Aruba-1-1

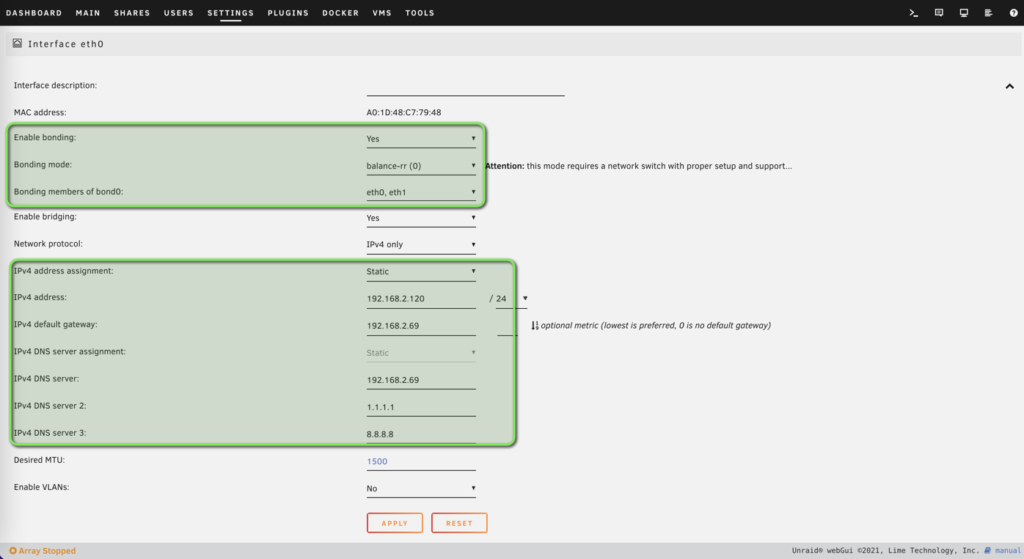

Modificamos los valores:

  • Enable bonding: YES
  • Bonding mode: BALANCE-RR
  • Bonding Members of bond0: SELECCIONAMOS LOS INTERFACES
  • Y colocamos una IP fija con los datos para nuestro server
  • Pulsamos APPLY

unraid-configurar-bond-con-HP-Aruba-4

En el switch HP Aruba –> Trunks –> Configuration –> Seleccionamos un Trunk y lo editamos:

unraid-configurar-bond-con-HP-Aruba-2

Le damos un nombre y movemos los puertos donde estén los interfaces del servidor:

unraid-configurar-bond-con-HP-Aruba-3

Hay que aplicar y salvar los cambios:

unraid-configurar-bond-con-HP-Aruba-5

Con esto comprobamos que no perdemos la conectividad.
