Kubernetes: Proxmox VE Container Storage Interface (CSI) Driver

Raul Unzue Pulido 26 julio, 2024 Automatización, Kubernetes, Proxmox Deja un comentario 613 Vistas

Kubernetes: Proxmox VE Container Storage Interface (CSI) Driver

Hoy vamos manejar el almacenamiento de Proxmox VE de forma nativa con Kubernetes…para ello usaremos un driver.

La integración de Proxmox VE con Kubernetes a través del Container Storage Interface (CSI) Driver permite que Kubernetes gestione el almacenamiento proporcionado por Proxmox VE de manera nativa. Este driver proporciona una forma estandarizada de aprovisionar y gestionar volúmenes de almacenamiento para contenedores en un clúster de Kubernetes, utilizando el almacenamiento de Proxmox VE.

Container Storage Interface (CSI) es una especificación estándar que define una interfaz para la provisión de almacenamiento en contenedores. CSI permite a los proveedores de almacenamiento desarrollar drivers que pueden ser utilizados por cualquier sistema de orquestación de contenedores que soporte la especificación CSI, como Kubernetes.

Documentación Proxmox VE CSI Driver

Os dejo unos cuantos enlaces en los que me he basado:

Beneficios del Proxmox VE CSI Driver

Compatibilidad: Permite que Kubernetes gestione el almacenamiento de Proxmox VE de manera nativa.
Eficiencia: Automatiza la provisión y gestión de volúmenes de almacenamiento, reduciendo la intervención manual.
Flexibilidad: Facilita la integración de las capacidades de almacenamiento de Proxmox VE en un clúster de Kubernetes.
Escalabilidad: Soporta la creación y eliminación dinámica de volúmenes de almacenamiento según las necesidades del clúster.

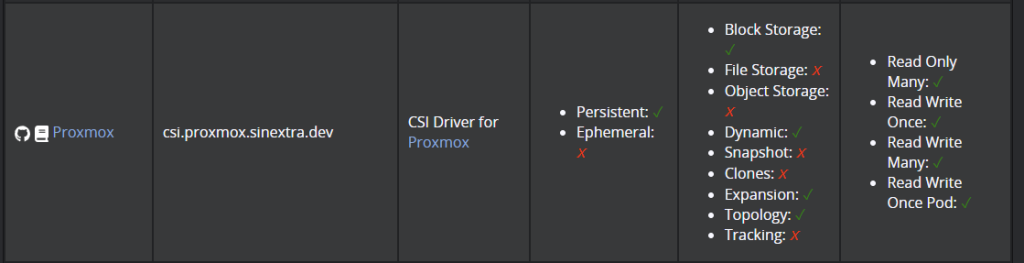

Hay que decir que estamos limitados:

Requisitos previos para implementar Proxmox VE CSI Driver

Antes de comenzar la instalación del Proxmox VE CSI Driver, asegúrate de cumplir con los siguientes requisitos:

Un clúster de Proxmox VE configurado y funcionando
Un clúster de Kubernetes configurado y funcionando
Acceso administrativo a los servidores
Conocimientos básicos de Proxmox VE y Kubernetes

En mi caso ya tengo todo montado en mi LAB, usaré mi clúster Proxmox en versión 8.2.2 y tres nodos de Kubernetes que ya tenía montamos sobre Debian 12:

Os dejo la versión de Kubernetes:

root@KUBERNETES00:~# kubectl get nodes
NAME           STATUS   ROLES                  AGE    VERSION
kubernetes01   Ready    <none>                 148d   v1.28.6+k3s2
kubernetes02   Ready    <none>                 148d   v1.28.6+k3s2
kubernetes00   Ready    control-plane,master   149d   v1.28.6+k3s2

root@KUBERNETES00:~# kubectl get nodes

NAME STATUS ROLES AGE VERSION

kubernetes01 Ready <none> 148d v1.28.6+k3s2

kubernetes02 Ready <none> 148d v1.28.6+k3s2

kubernetes00 Ready control-plane,master 149d v1.28.6+k3s2

Permisos en clúster Proxmox para trabajar con CSI Driver

Necesitamos preparar nuestro clúster Proxmox para que exista un role que pueda manejar el storage desde Kubernetes. Para ello creamos un role con el siguiente comando para el driver CSI:

root@minis:~# pveum role add CSI -privs "VM.Audit VM.Config.Disk Datastore.Allocate Datastore.AllocateSpace Datastore.Audit"

1	root@minis:~# pveum role add CSI -privs "VM.Audit VM.Config.Disk Datastore.Allocate Datastore.AllocateSpace Datastore.Audit"

Ahora creamos un usuario y le asignamos el role que hemos creado de la siguiente forma:

root@minis:~# pveum user add kubernetes-csi@pve
root@minis:~# pveum aclmod / -user kubernetes-csi@pve -role CSI
root@minis:~# pveum user token add kubernetes-csi@pve csi -privsep 0
┌──────────────┬──────────────────────────────────────┐
│ key          │ value                                │
╞══════════════╪══════════════════════════════════════╡
│ full-tokenid │ kubernetes-csi@pve!csi               │
├──────────────┼──────────────────────────────────────┤
│ info         │ {"privsep":"0"}                      │
├──────────────┼──────────────────────────────────────┤
│ value        │ 56cce90f-ebab-4127-9f9e-59f085567f6e │
└──────────────┴──────────────────────────────────────┘

root@minis:~# pveum user add kubernetes-csi@pve

root@minis:~# pveum aclmod / -user kubernetes-csi@pve -role CSI

root@minis:~# pveum user token add kubernetes-csi@pve csi -privsep 0

┌──────────────┬──────────────────────────────────────┐

│ key │ value │

╞══════════════╪══════════════════════════════════════╡

│ full-tokenid │ kubernetes-csi@pve!csi │

├──────────────┼──────────────────────────────────────┤

│ info │ {"privsep":"0"} │

├──────────────┼──────────────────────────────────────┤

│ value │ 56cce90f-ebab-4127-9f9e-59f085567f6e │

└──────────────┴──────────────────────────────────────┘

Podéis validar conexión de la siguiente forma:

root@KUBERNETES00:~# curl -k -H 'Content-Type: application/json' -H 'Authorization: PVEAPIToken=kubernetes
-csi@pve!csi=56cce90f-ebab-4127-9f9e-59f085567f6e' https://minis.negu.local:8006/api2/json

1 2	root@KUBERNETES00:~# curl -k -H 'Content-Type: application/json' -H 'Authorization: PVEAPIToken=kubernetes -csi@pve!csi=56cce90f-ebab-4127-9f9e-59f085567f6e' https://minis.negu.local:8006/api2/json

Os muestro como están definidos mis almacenamientos en mi clúster Proxmox, usaré para este fin el SSD480GB que pasaré a formato XFS. Lo formateo:

Y lo vuelvo a agregar desde Discos -> Directorio, en este caso de mi nodo:

Queda así, en formato XFS y montado:

Y el tipo de almacenamiento que tiene cada nodo de Kubernetes, con controlador SCSI “VirtlO SCSI Single”, “iothread” activado y un disco al share NFS de mi NAS Unraid de 32GB:

Con nuestro clúster Proxmox preparado ahora tenemos que prepara el clúster Kubernetes.

Configurar clúster Kubernetes para driver CSI

Generamos un fichero “proxmox-csi.yaml” que nos permitirá realizar la configuración, con los datos del token que hemos generado antes:

root@KUBERNETES00:~/csi# nano proxmox-csi.yaml

# proxmox-csi.yaml
config:
 clusters:
  - url: https://minis.negu.local:8006/api2/json
    insecure: false
    token_id: "kubernetes-csi@pve!csi"
    token_secret: "56cce90f-ebab-4127-9f9e-59f085567f6e"
    region: NEGULAB
  - url: https://minis2.negu.local:8006/api2/json
    insecure: false
    token_id: "kubernetes-csi@pve!csi"
    token_secret: "56cce90f-ebab-4127-9f9e-59f085567f6e"
    region: NEGULAB
storageClass:
  - name: proxmox-data-xfs
    storage: SSD480GB
    reclaimPolicy: Delete
    fstype: xfs

root@KUBERNETES00:~/csi# nano proxmox-csi.yaml

# proxmox-csi.yaml

config:

clusters:

- url: https://minis.negu.local:8006/api2/json

insecure: false

token_id: "kubernetes-csi@pve!csi"

token_secret: "56cce90f-ebab-4127-9f9e-59f085567f6e"

region: NEGULAB

- url: https://minis2.negu.local:8006/api2/json

insecure: false

token_id: "kubernetes-csi@pve!csi"

token_secret: "56cce90f-ebab-4127-9f9e-59f085567f6e"

region: NEGULAB

storageClass:

- name: proxmox-data-xfs

storage: SSD480GB

reclaimPolicy: Delete

fstype: xfs

Creamos un namespace con nombre “csi-proxmox”:

root@KUBERNETES00:~/csi# kubectl create namespace csi-proxmox
namespace/csi-proxmox created

1 2	root@KUBERNETES00:~/csi# kubectl create namespace csi-proxmox namespace/csi-proxmox created

Tenemos que etiquetar el espacio de nombres para permitir que el complemento se ejecute como privilegiado:

root@KUBERNETES00:~/csi# kubectl label ns/csi-proxmox pod-security.kubernetes.io/enforce=privileged
namespace/csi-proxmox labeled

1 2	root@KUBERNETES00:~/csi# kubectl label ns/csi-proxmox pod-security.kubernetes.io/enforce=privileged namespace/csi-proxmox labeled

Ejecutamos con helm:

root@KUBERNETES00:~/csi# helm upgrade -i -n csi-proxmox -f proxmox-csi.yaml proxmox-csi-plugin oci://ghcr.io/sergelogvinov/charts/proxmox-csi-plugin
Release "proxmox-csi-plugin" does not exist. Installing it now.
Pulled: ghcr.io/sergelogvinov/charts/proxmox-csi-plugin:0.2.5
Digest: sha256:3048804830aa700dfbe6a9fee72b9d386def5b8d7208939fe07ac6ce07ab4c49
NAME: proxmox-csi-plugin
LAST DEPLOYED: Fri Jul 26 12:27:58 2024
NAMESPACE: csi-proxmox
STATUS: deployed
REVISION: 1
TEST SUITE: None

root@KUBERNETES00:~/csi# helm upgrade -i -n csi-proxmox -f proxmox-csi.yaml proxmox-csi-plugin oci://ghcr.io/sergelogvinov/charts/proxmox-csi-plugin

Release "proxmox-csi-plugin" does not exist. Installing it now.

Pulled: ghcr.io/sergelogvinov/charts/proxmox-csi-plugin:0.2.5

Digest: sha256:3048804830aa700dfbe6a9fee72b9d386def5b8d7208939fe07ac6ce07ab4c49

NAME: proxmox-csi-plugin

LAST DEPLOYED: Fri Jul 26 12:27:58 2024

NAMESPACE: csi-proxmox

STATUS: deployed

REVISION: 1

TEST SUITE: None

Ya tenemos todo preparado, os dejo unos datos extras:

Para especificar el almacenamiento dentro del clúster usaremos las siguientes etiquetas, que luego veremos en un ejemplo como utilizarlas:

topology.kubernetes.io/region
topology.kubernetes.io/zone
Spec.ProviderID

Para la definición de los recursos de almacenamiento tendremos las siguientes variables que pasaremos en un fichero “storageclass.yaml”:

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: proxmox-data-xfs
parameters:
  csi.storage.k8s.io/fstype: xfs|ext4
  storage: data
  cache: directsync|none|writeback|writethrough
  ssd: "true|false"
provisioner: csi.proxmox.sinextra.dev
allowVolumeExpansion: true
reclaimPolicy: Delete
volumeBindingMode: WaitForFirstConsumer

apiVersion: storage.k8s.io/v1

kind: StorageClass

metadata:

parameters:

csi.storage.k8s.io/fstype: xfs|ext4

storage: data

cache: directsync|none|writeback|writethrough

ssd: "true|false"

provisioner: csi.proxmox.sinextra.dev

allowVolumeExpansion: true

reclaimPolicy: Delete

volumeBindingMode: WaitForFirstConsumer

Modificamos el parámetro “storage” en mi caso por SSD480GB, “ssd” en mi caso a TRUE, “csi.storage.k8s.io/fstype” a XFS y “cache” a NONE. Os dejo más detalle:

https://github.com/sergelogvinov/proxmox-csi-plugin/blob/main/docs/options.md

root@KUBERNETES00:~/csi# kubectl apply -f storageclass.yaml
storageclass.storage.k8s.io/proxmox-data-xfs created

1 2	root@KUBERNETES00:~/csi# kubectl apply -f storageclass.yaml storageclass.storage.k8s.io/proxmox-data-xfs created

Os dejo un ejemplo de NFS:

---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-csi
provisioner: nfs.csi.k8s.io
parameters:
  server: unraid.negy.local
  share: /
  # csi.storage.k8s.io/provisioner-secret is only needed for providing mountOptions in DeleteVolume
  # csi.storage.k8s.io/provisioner-secret-name: "mount-options"
  # csi.storage.k8s.io/provisioner-secret-namespace: "default"
reclaimPolicy: Delete
volumeBindingMode: Immediate
mountOptions:
  - nfsvers=4.1

---

apiVersion: storage.k8s.io/v1

kind: StorageClass

metadata:

provisioner: nfs.csi.k8s.io

parameters:

server: unraid.negy.local

share: /

# csi.storage.k8s.io/provisioner-secret is only needed for providing mountOptions in DeleteVolume

# csi.storage.k8s.io/provisioner-secret-name: "mount-options"

# csi.storage.k8s.io/provisioner-secret-namespace: "default"

reclaimPolicy: Delete

volumeBindingMode: Immediate

mountOptions:

- nfsvers=4.1

Validar driver CSI

Revisamos que está todo implementado:

root@KUBERNETES00:~/csi# kubectl get CSIDriver
NAME                       ATTACHREQUIRED   PODINFOONMOUNT   STORAGECAPACITY   TOKENREQUESTS   REQUIRESREPUBLISH   MODES        AGE
csi.proxmox.sinextra.dev   true             true             true              <unset>         false               Persistent   5m6s

root@KUBERNETES00:~/csi# kubectl get CSIDriver

NAME ATTACHREQUIRED PODINFOONMOUNT STORAGECAPACITY TOKENREQUESTS REQUIRESREPUBLISH MODES AGE

csi.proxmox.sinextra.dev true true true <unset> false Persistent 5m6s

Nos mostrará este comando el storage disponible:

kubectl get csistoragecapacities -ocustom-columns=CLASS:.storageClassName,AVAIL:.capacity,ZONE:.nodeTopology.matchLabels -A

1	kubectl get csistoragecapacities -ocustom-columns=CLASS:.storageClassName,AVAIL:.capacity,ZONE:.nodeTopology.matchLabels -A

Deployment de ejemplo CSI Kubernetes + Proxmox

Podemos lanzar un deployment de prueba generando un Pod de la siguiente forma. Yo lo he bajado y adaptado a mi entorno para ejecutarlo:

root@KUBERNETES00:~/csi# kubectl apply -f https://raw.githubusercontent.com/sergelogvinov/proxmox-csi-plugin/main/docs/deploy/test-pod-ephemeral.yaml
pod/test created

1 2	root@KUBERNETES00:~/csi# kubectl apply -f https://raw.githubusercontent.com/sergelogvinov/proxmox-csi-plugin/main/docs/deploy/test-pod-ephemeral.yaml pod/test created

El contenido original es el siguiente:

apiVersion: v1
kind: Pod
metadata:
  name: test
  namespace: default
spec:
  tolerations:
    - effect: NoSchedule
      key: node-role.kubernetes.io/control-plane
  nodeSelector:
    kubernetes.io/hostname: kube-11
  containers:
    - name: alpine
      image: alpine
      command: ["sleep","6000"]
      volumeMounts:
        - name: pvc
          mountPath: /mnt
      securityContext:
        allowPrivilegeEscalation: false
        capabilities:
          drop:
          - ALL
        seccompProfile:
          type: RuntimeDefault
        runAsNonRoot: true
  terminationGracePeriodSeconds: 1
  securityContext:
    fsGroup: 65534
    runAsGroup: 65534
    runAsUser: 65534
  volumes:
    - name: pvc
      ephemeral:
        volumeClaimTemplate:
          metadata:
            labels:
              type: pvc-volume
          spec:
            accessModes: [ "ReadWriteOnce" ]
            storageClassName: proxmox-rbd
            resources:
              requests:
                storage: 1Gi

apiVersion: v1

kind: Pod

metadata:

namespace: default

spec:

tolerations:

- effect: NoSchedule

key: node-role.kubernetes.io/control-plane

nodeSelector:

kubernetes.io/hostname: kube-11

containers:

- name: alpine

image: alpine

command: ["sleep","6000"]

volumeMounts:

- name: pvc

mountPath: /mnt

securityContext:

allowPrivilegeEscalation: false

capabilities:

drop:

- ALL

seccompProfile:

type: RuntimeDefault

runAsNonRoot: true

terminationGracePeriodSeconds: 1

securityContext:

fsGroup: 65534

runAsGroup: 65534

runAsUser: 65534

volumes:

- name: pvc

ephemeral:

volumeClaimTemplate:

metadata:

labels:

type: pvc-volume

spec:

accessModes: [ "ReadWriteOnce" ]

storageClassName: proxmox-rbd

resources:

requests:

storage: 1Gi

StatefulSet con almacenamiento persistente de ejemplo CSI Kubernetes + Proxmox

Os dejo el enlace y el contenido original. Yo lo he bajado y adaptado a mi entorno para ejecutarlo:

kubectl apply -f https://raw.githubusercontent.com/sergelogvinov/proxmox-csi-plugin/main/docs/deploy/test-statefulset.yaml

1	kubectl apply -f https://raw.githubusercontent.com/sergelogvinov/proxmox-csi-plugin/main/docs/deploy/test-statefulset.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: test
  namespace: default
  labels:
    app: alpine
spec:
  podManagementPolicy: Parallel  # default is OrderedReady
  serviceName: test
  replicas: 1
  template:
    metadata:
      labels:
        app: alpine
    spec:
      terminationGracePeriodSeconds: 3
      tolerations:
        - effect: NoSchedule
          key: node-role.kubernetes.io/control-plane
      nodeSelector:
        # kubernetes.io/hostname: kube-21
        # topology.kubernetes.io/zone: hvm-1
      containers:
        - name: alpine
          image: alpine
          command: ["sleep","1d"]
          securityContext:
            seccompProfile:
              type: RuntimeDefault
            capabilities:
              drop: ["ALL"]
          volumeMounts:
            - name: storage
              mountPath: /mnt
  updateStrategy:
    type: RollingUpdate
  selector:
    matchLabels:
      app: alpine
  volumeClaimTemplates:
    - metadata:
        name: storage
      spec:
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 50Gi
        storageClassName: proxmox-lvm
