Configuración cabina HP MSA 2040 para VMware

Configuración cabina HP MSA 2040 para VMware

Hoy os quiero mostrar como configurar una pequeña cabina que da un gran rendimiento y está muy bien de calidad-precio. Por supuesto, certificada para VMware. En nuestro caso nuestra plataforma de vmware está en la versión 6 y no nos ha dado ningún problema.

Entramos a la gestión por la interfaz Web, por defecto la IP es 10.0.0.2, con lo que deberemos colocarnos en esa red con un portátil para acceder:

USUARIO POR DEFECTO HP MSA 2040:

  • USER: manage
  • PASSWORD: !manage

Configuracion-cabina-HP-MSA-2040-para-VMware-1



Configuración Red HP MSA 2040

Desde sistema configuramos la red de nuestra cabina:

Configuracion-cabina-HP-MSA-2040-para-VMware-2



Le damos una IP de gestión:

Configuracion-cabina-HP-MSA-2040-para-VMware-3

Nos lanzará, así que deberemos colocarnos en la red que hemos configurado para acceder:

Configuracion-cabina-HP-MSA-2040-para-VMware-4

Deberemos volver a entrar conectándonos a esa subred.

Configuración Hosts en cabina HP MSA 2040

Ahora creamos un Iniciador:

Configuracion-cabina-HP-MSA-2040-para-VMware-9

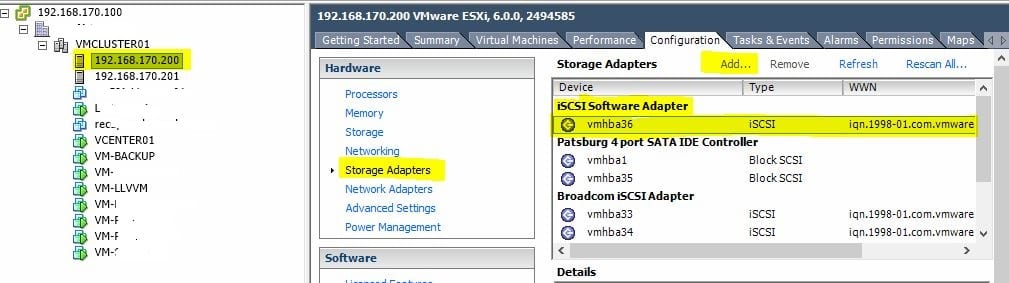

Ahora lo que haremos es encontrar a través del vclient el IQN a configurar. En cada host esxi, deberemos añadir un adaptador ISCSI, y ahí tendremos el WWN/IQN:



Configuracion-cabina-HP-MSA-2040-para-VMware-6

Lo introducimos completo y le damos un nombre significativo:

Configuracion-cabina-HP-MSA-2040-para-VMware-7

Configuracion-cabina-HP-MSA-2040-para-VMware-8

Ya tendremos los hosts configurados:

Configuracion-cabina-HP-MSA-2040-para-VMware-9

Configuración Pools en cabina HP MSA 2040

Creamos el pool de discos:

Configuracion-cabina-HP-MSA-2040-para-VMware-10



Montaremos un RAID 5 o lo que a nosotros nos parezca la mejor opción según nuestros recursos:

Configuracion-cabina-HP-MSA-2040-para-VMware-11

Y esperamos:

Configuracion-cabina-HP-MSA-2040-para-VMware-12

Configuracion-cabina-HP-MSA-2040-para-VMware-13

Pools configurados:



Configuracion-cabina-HP-MSA-2040-para-VMware-14

Configuración Volúmenes en cabina HP MSA 2040

Creamos Volúmenes Lineales:

Configuracion-cabina-HP-MSA-2040-para-VMware-15

Le indicamos el Pool y pulsamos Correcto:

Configuracion-cabina-HP-MSA-2040-para-VMware-16

Le decimos que 4 volúmenes:

Configuracion-cabina-HP-MSA-2040-para-VMware-17

Y esperamos que finalice:

Configuracion-cabina-HP-MSA-2040-para-VMware-18

Configuración Asignaciones en cabina HP MSA 2040

Ahora asignamos los hosts a las LUNS:

Configuracion-cabina-HP-MSA-2040-para-VMware-19

Veremos el resultado:

Configuracion-cabina-HP-MSA-2040-para-VMware-20

Configuración IPs Puertos iSCSI en cabina HP MSA 2040

Para que se vean los esxi con la cabina, necesitan estar configurados los enlaces en la misma red. Desde Sistema -> Tabla -> Acción -> Configuración Puertos de hosts:

Configuracion-cabina-HP-MSA-2040-para-VMware-21
