Bueno después de estar varios días para expandir discos a un volumen SHR de Synology, es hora de poder utilizar ese espacio en disco en mi laboratorio VMware. Para ello vamos a enseñaros a configurar iSCSI en DSM y configurarlo en VMware.

Os explico los componentes de mi laboratorio:

  • 2 x HP Microserver Gen8 (2 Puertos ethernet gigabit + 1 ilo cada uno)
  • 1 x Nas Synology DS1515+ (4 puertos ethernet gigabit)
  • Switch de 8 puertos gigabit HP-1810-8g

He planteado las conexiones de ésta forma (no me da para ir todo al switch):

  • 2 Puertos ethernet del NAS van al Switch (que les haré link aggregation más adelante), los otros dos, configurados en otra red van uno a un puerto de cada servidor
  • 1 Puerto de los servidores HP van al Switch, el otro directamente al NAS
  • He creado dos redes, una para management (donde irían las vlans) y otra para la iscsi

Configuración iSCSI en Synology DS1515+

Puestos en situación, empezamos a configurar la NAS Synology para iSCSI. Vamos al Administrador de almacenamiento:

iscsi-synology-vmware-2

Pulsamos Crear, la generación es automática, pulsamos Siguiente:

iscsi-synology-vmware-3

Si no tenemos LUN creada, generamos una en el proceso:

iscsi-synology-vmware-4

En mi caso sólo me permite elegir iSCSI LUN (archivos normales):

iscsi-synology-vmware-5

Podemos dar el espacio y el nombre que queramos. Así como elegir el Volumen. Yo lo dejo como Thin Provisioning, porque tengo controlado el espacio:

iscsi-synology-vmware-6

Pulsamos Aplicar:

iscsi-synology-vmware-7

Creado Volumen:

iscsi-synology-vmware-8

Pulsamos Editar en Avanzado marcamos Permite varias sesiones de uno o varios iniciadores iSCSI:

iscsi-synology-vmware-8b

Y para terminar con la NAS Synology desde Panel de control, en los interfaces dedicados para la red iSCSI, colocamos una IP Fija y luego el valor MTU lo cambiamos a 9000:





iscsi-synology-vmware-8c

Configuración iSCSI en ESXI VMware

Ahora vamos a uno de los ESXi –> Configuration –> Networking:

iscsi-synology-vmware-9

Añadimos un VMKernel para la red iSCSI:

iscsi-synology-vmware-10

Elegimos el interfaz que hemos reservado en el servidor:

iscsi-synology-vmware-11

Le colocamos un nombre significativo:

iscsi-synology-vmware-12

Colocamos una IP de la red iSCSI:

iscsi-synology-vmware-13

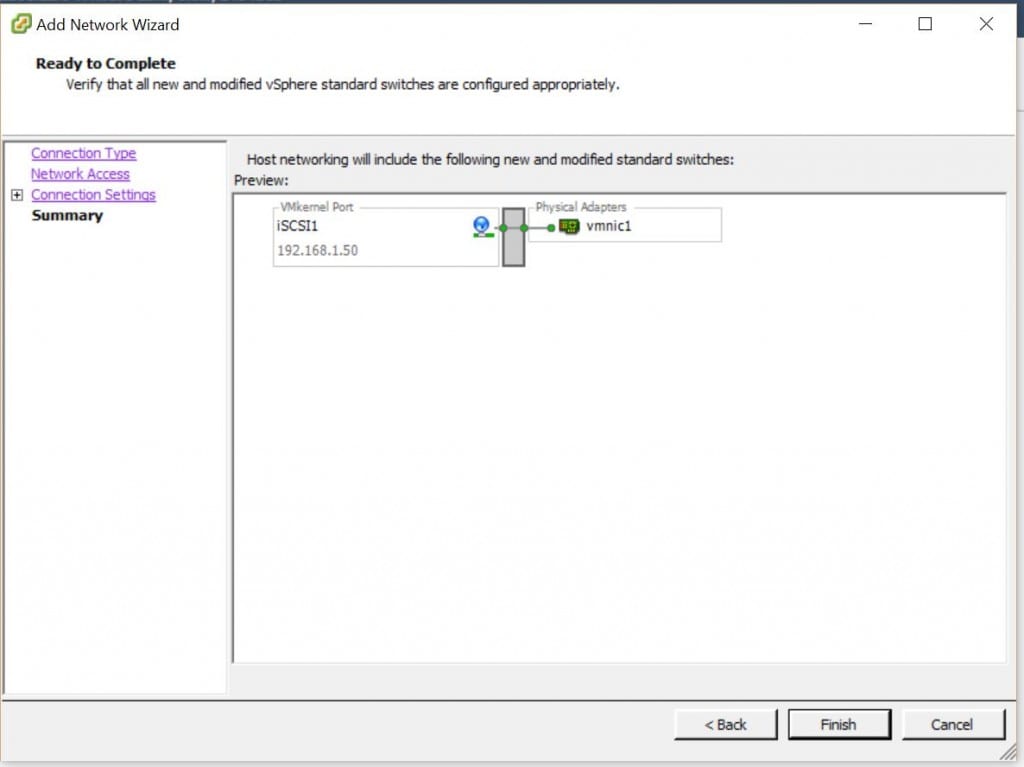

Y pulsamos Finish:

iscsi-synology-vmware-14

Configuración Storage Adapters iSCSI VMware

Desde Configuration –> Storage Adapters –> Add:

iscsi-synology-vmware-32

Pulsamos OK:
iscsi-synology-vmware-33

Pulsamos Aceptar:

iscsi-synology-vmware-34

Ahora en el adaptador creado, pulsamos Properties:

iscsi-synology-vmware-15

En la pestaña Network Configuration –> Add:

iscsi-synology-vmware-16

Elegimos el VMkernel configurado anteriormente:

iscsi-synology-vmware-17

Configurado:

iscsi-synology-vmware-18

Ahora desde Dynamic Discovery –> Añadimos la IP del NAS en iSCSI Server:

iscsi-synology-vmware-20

En Static Discovery veremos los targets que previamente configuramos en el NAS:

iscsi-synology-vmware-21

Pulsamos SI para que haga un Rescan:

iscsi-synology-vmware-22

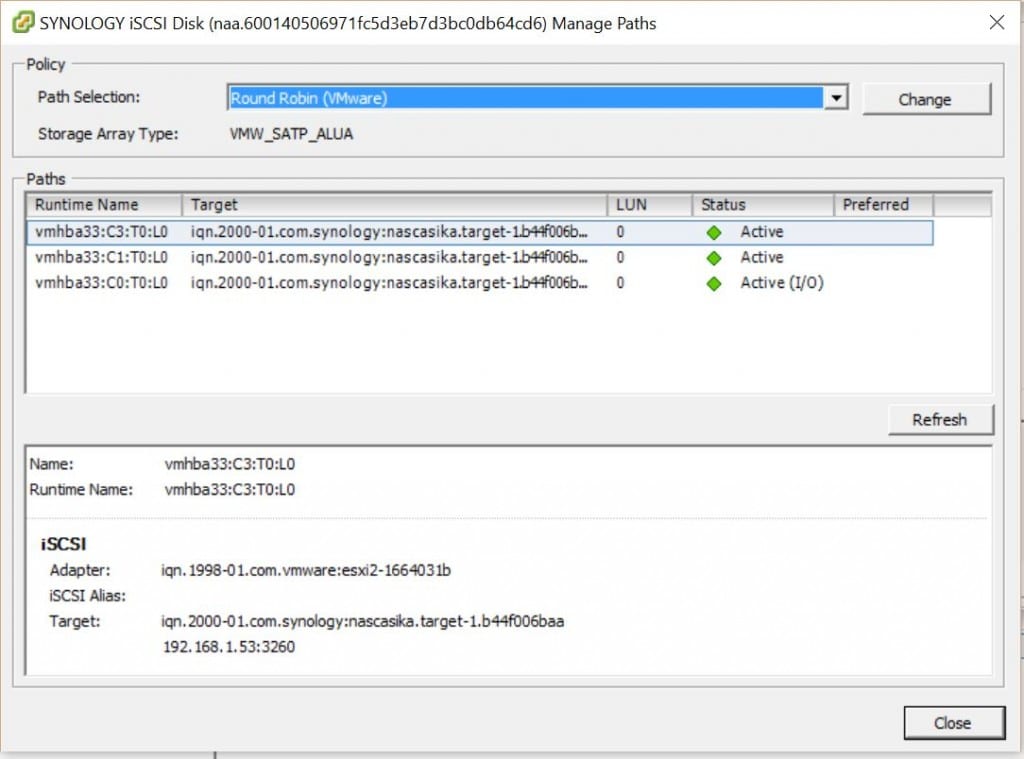

Desde la sección Propiedades, seleccionais la LUN y con el botón derecho Manage Paths y los cambiáis a Round Robin (VMware):

iscsi-synology-vmware-35

Configuración Storage en VMware

Desde Configuration –> Storage –> Add Storage:

iscsi-synology-vmware-24

Seleccionamos Disk/LUN:

iscsi-synology-vmware-25

Elegimos la LUN:

iscsi-synology-vmware-26

Pulsamos Next:

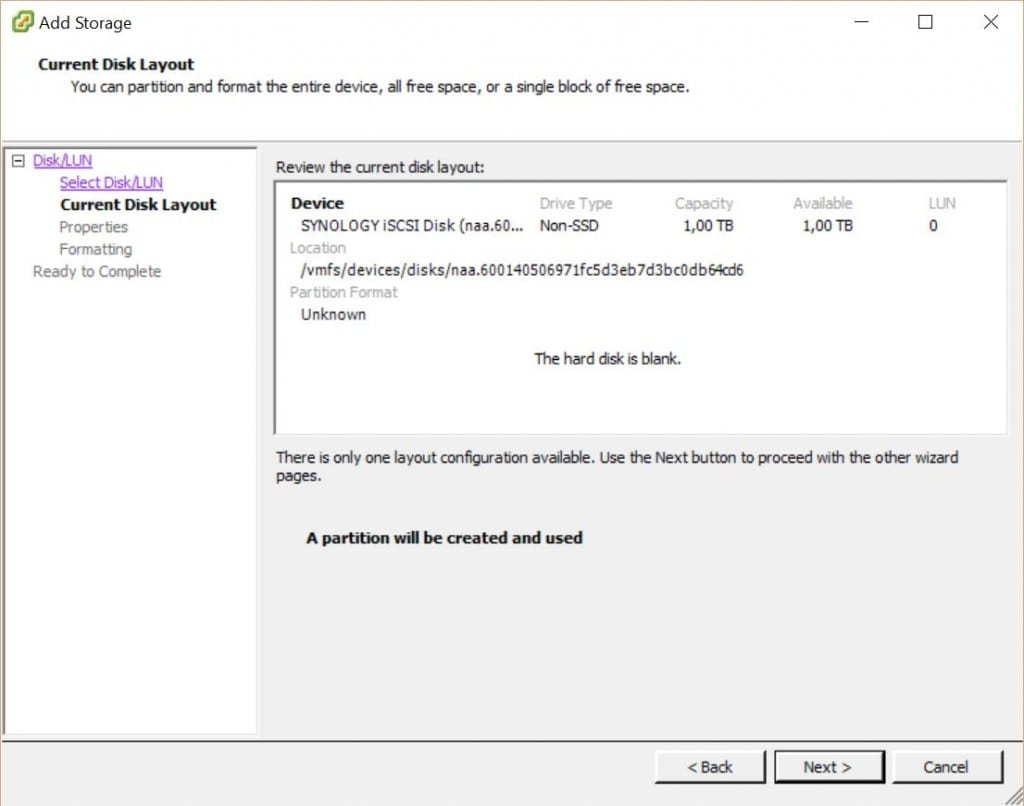

iscsi-synology-vmware-27

Le damos un nombre:

iscsi-synology-vmware-28

Elegimos espacio que nos interese:

iscsi-synology-vmware-29

Pulsamos Finish:

iscsi-synology-vmware-30

Con esto ya tenemos configurado el Storage.

Otras configuraciones Storage Cluster VMware

Podéis revisar vuestro clúster para que el Hertbeat tenga de preferencia la LUN:

iscsi-synology-vmware-36
