Configurar granja RDS en Windows 2016 con UPD

Configurar granja RDS en Windows 2016 con UPD

Hoy os vamos a enseñar cómo montar una granja RDS en Windows Server 2016 y con un perfilado con UPD (User Profile Disks).

¿Qué es una granja RDS?

Una infraestructura de RDS es un tipo de virtualización basada en escritorios remotos de Microsoft. Lo que se consigue es que un solo servidor sea capaz de ser usado por varios usuarios. Permite, aunque yo en mi LAB no voy a montar varios servidores, balancear la carga de trabajo.

Los roles que vamos a necesitar instalar, que vienen en la propia instalación de Windows Server, son:

  • Host de sesión de Escritorio Remoto: Nos permite levantar varias sesiones de usuarios.
  • Agente de conexión de Escritorio Remoto o Broker: Se encarga de las conexiones, y las administrará, revisando la carga de la granja de RDS y balanceando las sesiones.
  • Puerta de enlace de Escritorio Remoto: Nos permitiría conectarnos desde Internet.
  • Acceso web de Escritorio Remoto: Sería el dashboard de conexión.

He generado un grupo y usuario para pruebas en directorio activo:

configurar-granja-rds-en-windows-2016-con-upd-0

Quiero publicar aplicaciones.

Instalación roles RDS

Para instalar nuestra granja usaremos un servidor de ficheros, directorio activo, un broker que también tendrá el acceso web y un host de rds.

No voy a explicar como se instala un directorio activo o un servidor de ficheros, así que nos ponemos a instalar los ficheros de RDS.

Voy a la máquina de Broker y agregamos los dos servidores:

configurar-granja-rds-en-windows-2016-con-upd-1-1



Agregamos los servidores:

configurar-granja-rds-en-windows-2016-con-upd-2

Ahora vamos a agregar el role desde Dashboard. Elegimos Remote Desktop Services installation:

configurar-granja-rds-en-windows-2016-con-upd-3

Elegimos Standard deployment:

configurar-granja-rds-en-windows-2016-con-upd-4

Seleccionaremos Session-based desktop deployment:

configurar-granja-rds-en-windows-2016-con-upd-5

Pulsamos Siguiente:

configurar-granja-rds-en-windows-2016-con-upd-6

Elegimos el que será el Broker:

configurar-granja-rds-en-windows-2016-con-upd-7

Marcamos la casilla para instalar RD Web Access, que lo dejaré en el Broker:

configurar-granja-rds-en-windows-2016-con-upd-8

Elegimos el servidor que tendrá el role RD Session Host:

configurar-granja-rds-en-windows-2016-con-upd-9

El servidor RDS Session Host se reiniciará. Marcamos la casilla y pulsamos Deploy (se irán instalando los roles). Es posible que os pase que los roles no se instalen, después de darle muchas vueltas, todo venía por como introduje los servidores a gestionar, hay que hacerlo con el nombre del servidor + dominio:

configurar-granja-rds-en-windows-2016-con-upd-11

La instalación dará algo así si ha ido bien:

configurar-granja-rds-en-windows-2016-con-upd-12

Post-Instalación Remote Desktop

Ahora configuramos los roles de RD Licensing y RD Gateway que será el broker. Pulsamos sobre cada icono verde:

configurar-granja-rds-en-windows-2016-con-upd-13

Elegimos el servidor de RD Licensing:

configurar-granja-rds-en-windows-2016-con-upd-14

Tendréis que reiniciar el Broker si os sale este mensaje:

Sino seguirá el asistente:

configurar-granja-rds-en-windows-2016-con-upd-17

Y comienza la instalación:

configurar-granja-rds-en-windows-2016-con-upd-18

Para instalar RD Gateway

configurar-granja-rds-en-windows-2016-con-upd-19

Introducimos un nombre FQDN:

configurar-granja-rds-en-windows-2016-con-upd-20

Pulsamos ADD:

configurar-granja-rds-en-windows-2016-con-upd-21

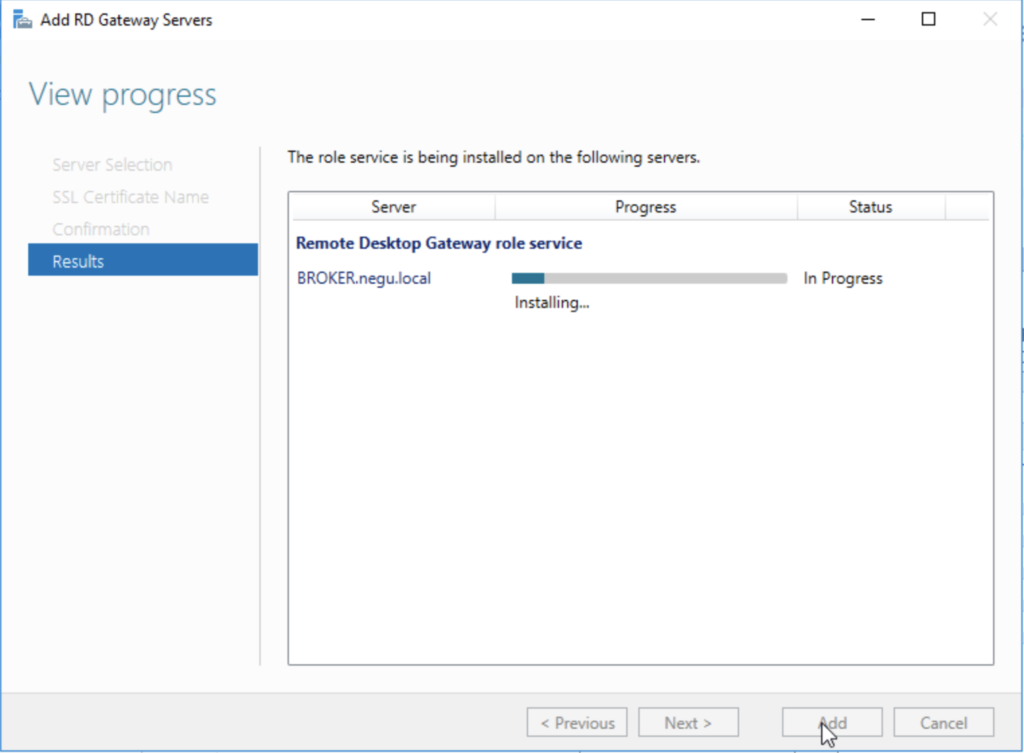

Y esperamos la instalación:

configurar-granja-rds-en-windows-2016-con-upd-22

Configuraremos el certificado posteriormente:

configurar-granja-rds-en-windows-2016-con-upd-23

Crear colección en RDS

Ahora vamos a generar una colección

configurar-granja-rds-en-windows-2016-con-upd-25

Le damos un nombre a la collection:

configurar-granja-rds-en-windows-2016-con-upd-27

Agregamos los hosts:

configurar-granja-rds-en-windows-2016-con-upd-28

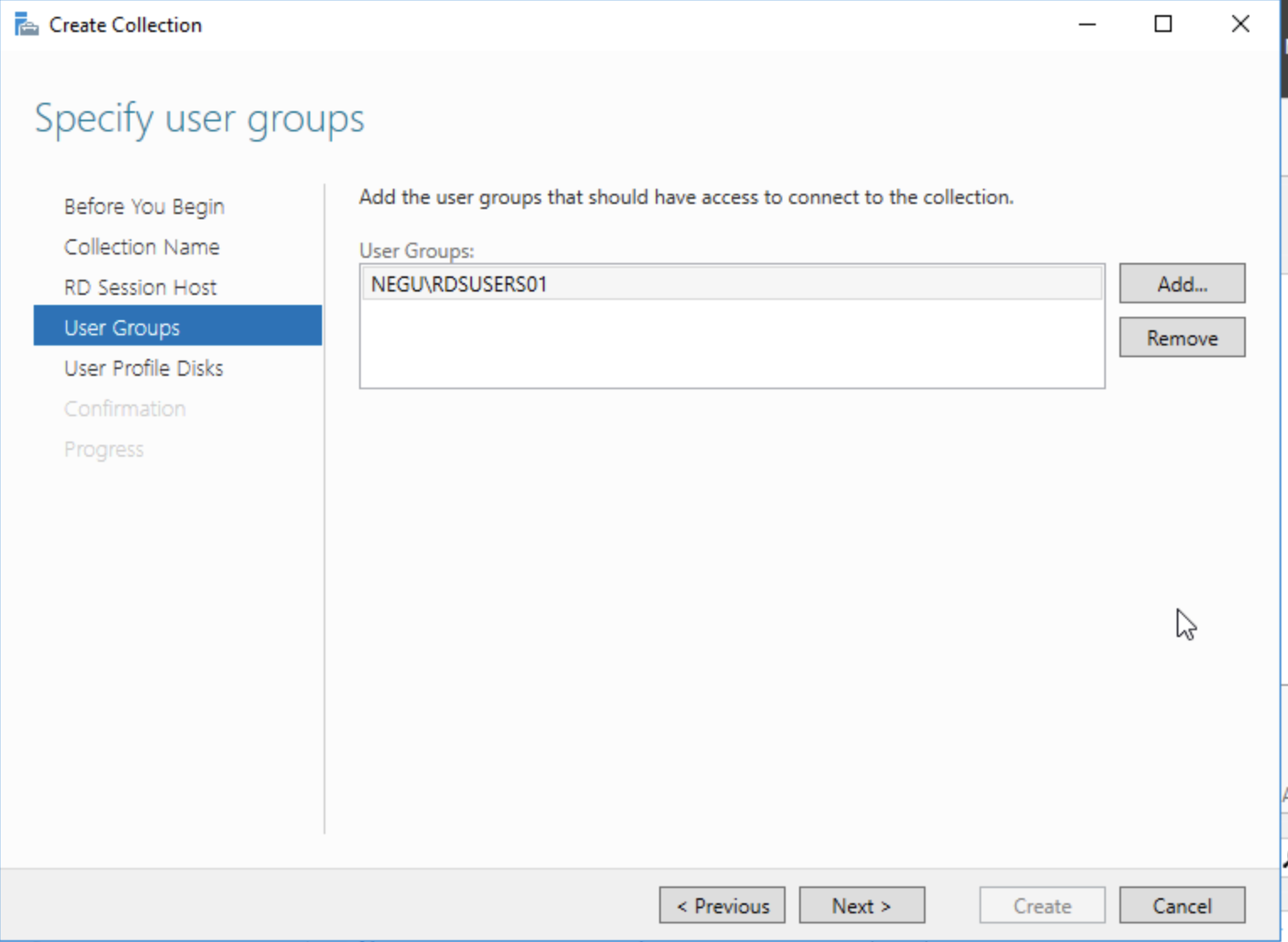

Agregamos el grupo de usuarios o lo dejamos por defecto a Domain Users:

configurar-granja-rds-en-windows-2016-con-upd-29

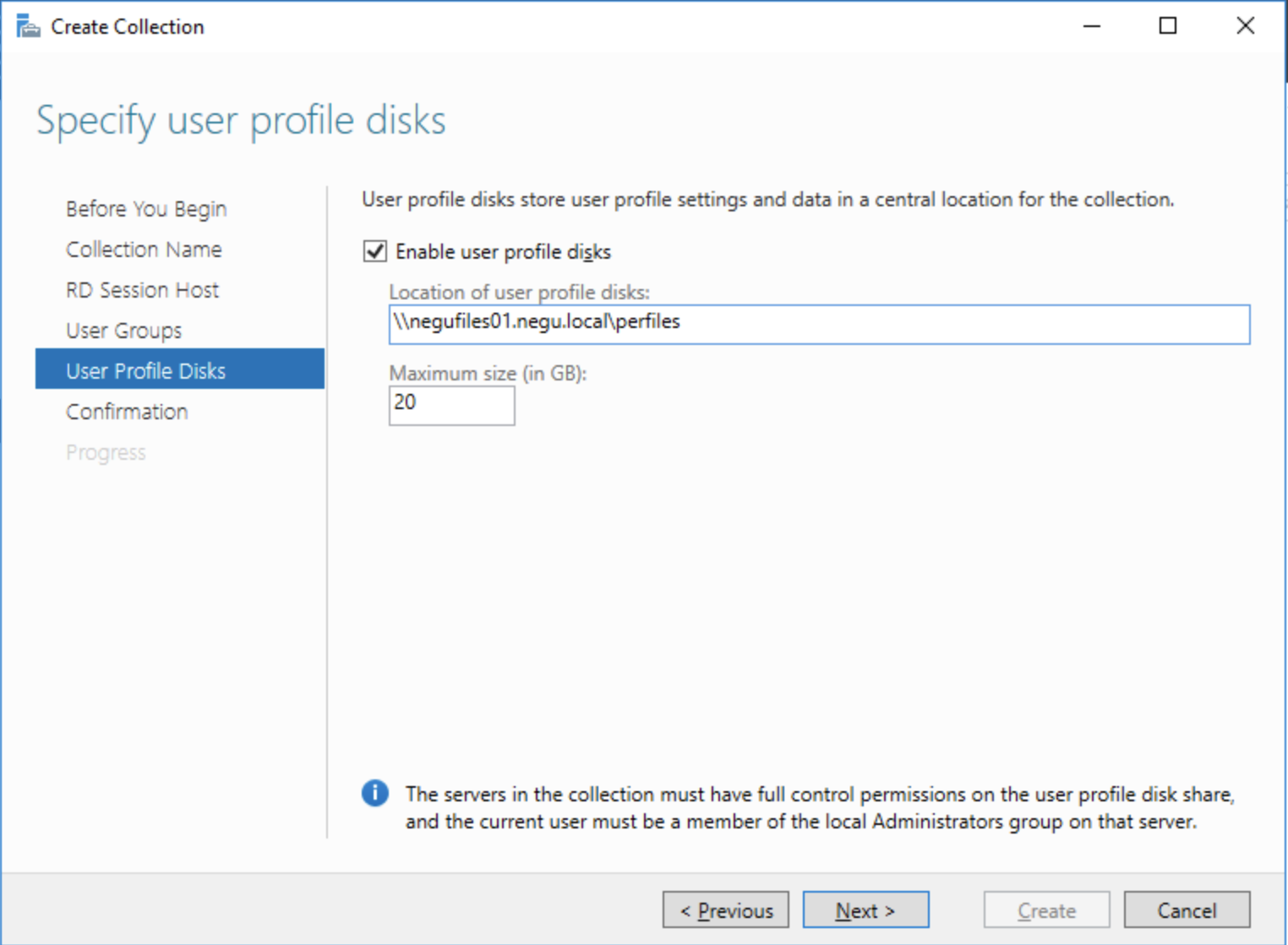

Introducimos los datos del recurso de red donde almacenaremos los perfiles de los usuarios:

configurar-granja-rds-en-windows-2016-con-upd-30

Pulsamos Create:

configurar-granja-rds-en-windows-2016-con-upd-31

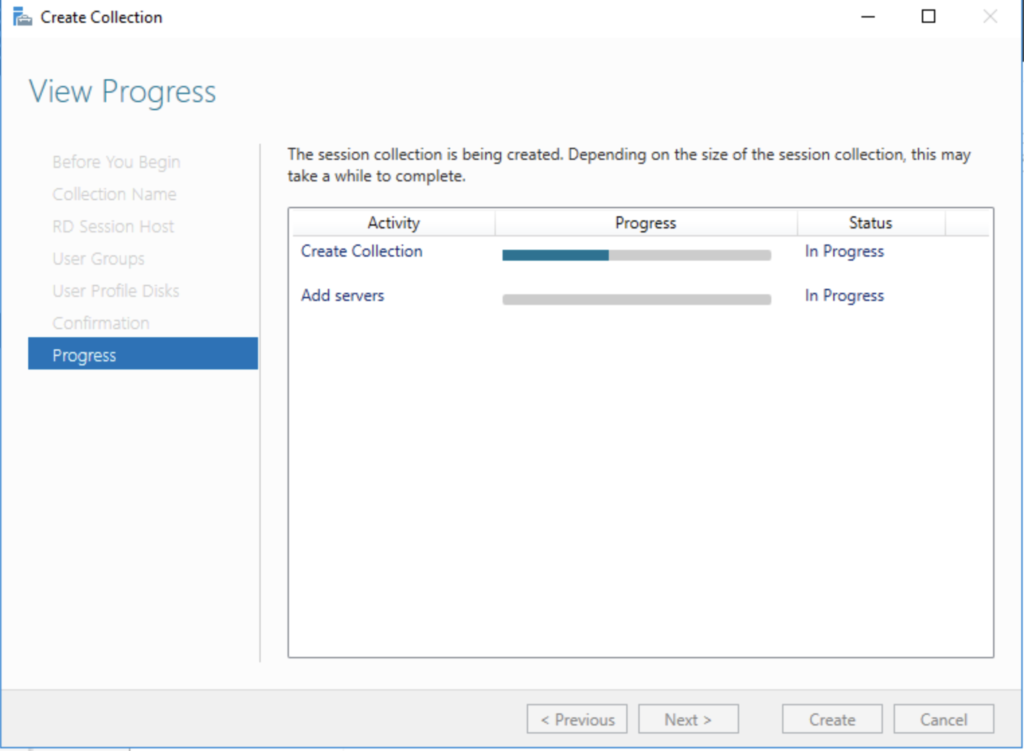

Y esperamos:

configurar-granja-rds-en-windows-2016-con-upd-32

Instalación y configuración UPD (User Profile Disks)

Ahora veremos como se ha generado un disco VHDX para UPD:

REFERENCIA: https://social.technet.microsoft.com/wiki/contents/articles/15304.windows-server-2012-installing-and-configuring-user-profile-disks-upd.aspx

configurar-granja-rds-en-windows-2016-con-upd-34

Si queréis cambiar los permisos de la colección lo podéis hacer, o qué guardar en cada perfil:

configurar-granja-rds-en-windows-2016-con-upd-33

Si veis los permisos del recurso se añaden las cuentas de los RD Host:

configurar-granja-rds-en-windows-2016-con-upd-35

Redimensionar disco VHDX en UPD

Si os veis en la necesidad de redimensionar el disco, lo podéis hacer con estos comandos:

Net use U: \\negufiles01\perfiles
Resize-VHD -Path u:\UVHD-.vhdx -SizeBytes 40GB
Net use U: /delete

Publicar aplicaciones en RDS

Ahora vamos a terminar publicando aplicaciones bajo la colección:

configurar-granja-rds-en-windows-2016-con-upd-36

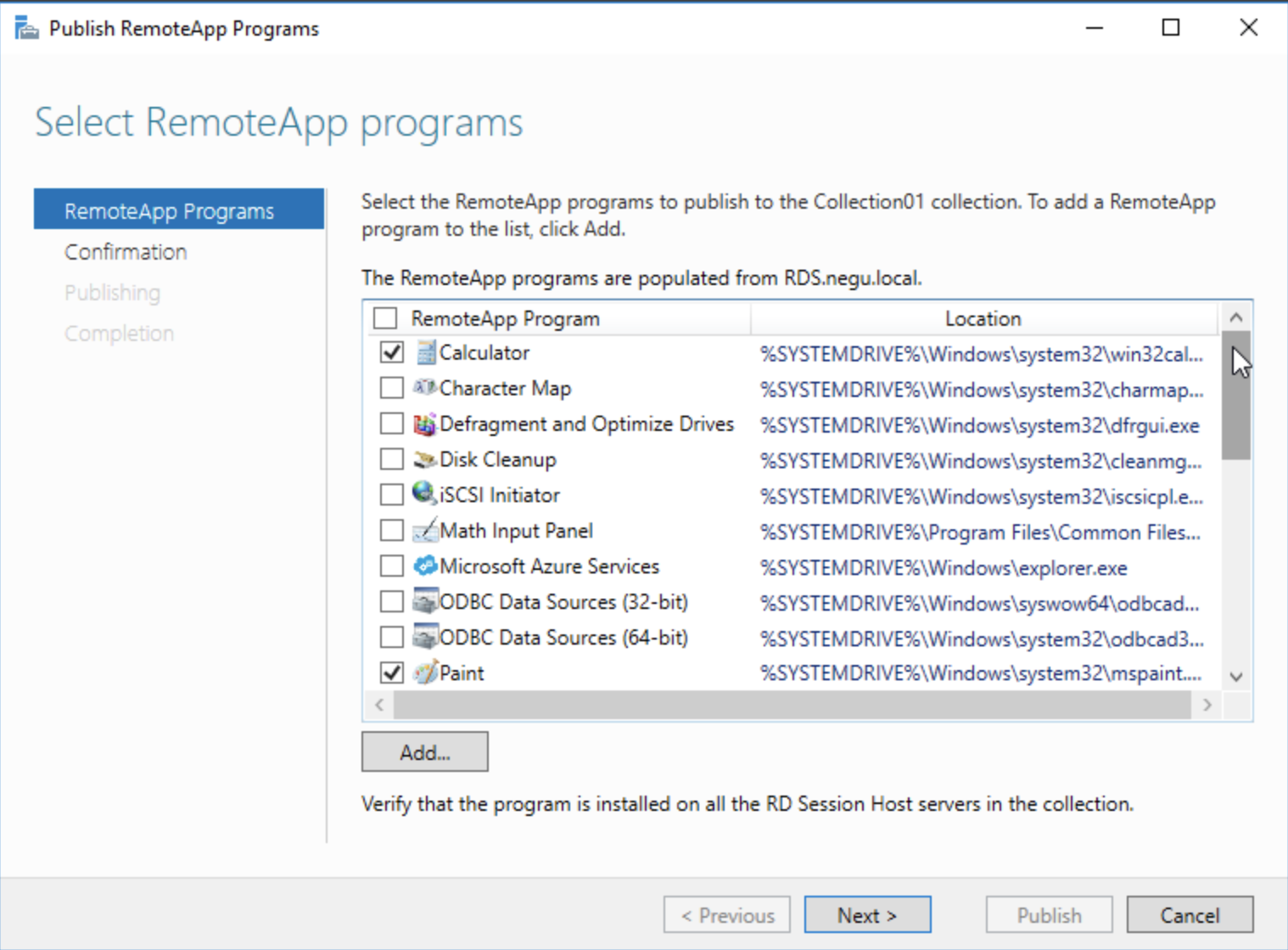

Elegimos las aplicaciones:

configurar-granja-rds-en-windows-2016-con-upd-37

Elegimos publicar:

configurar-granja-rds-en-windows-2016-con-upd-38

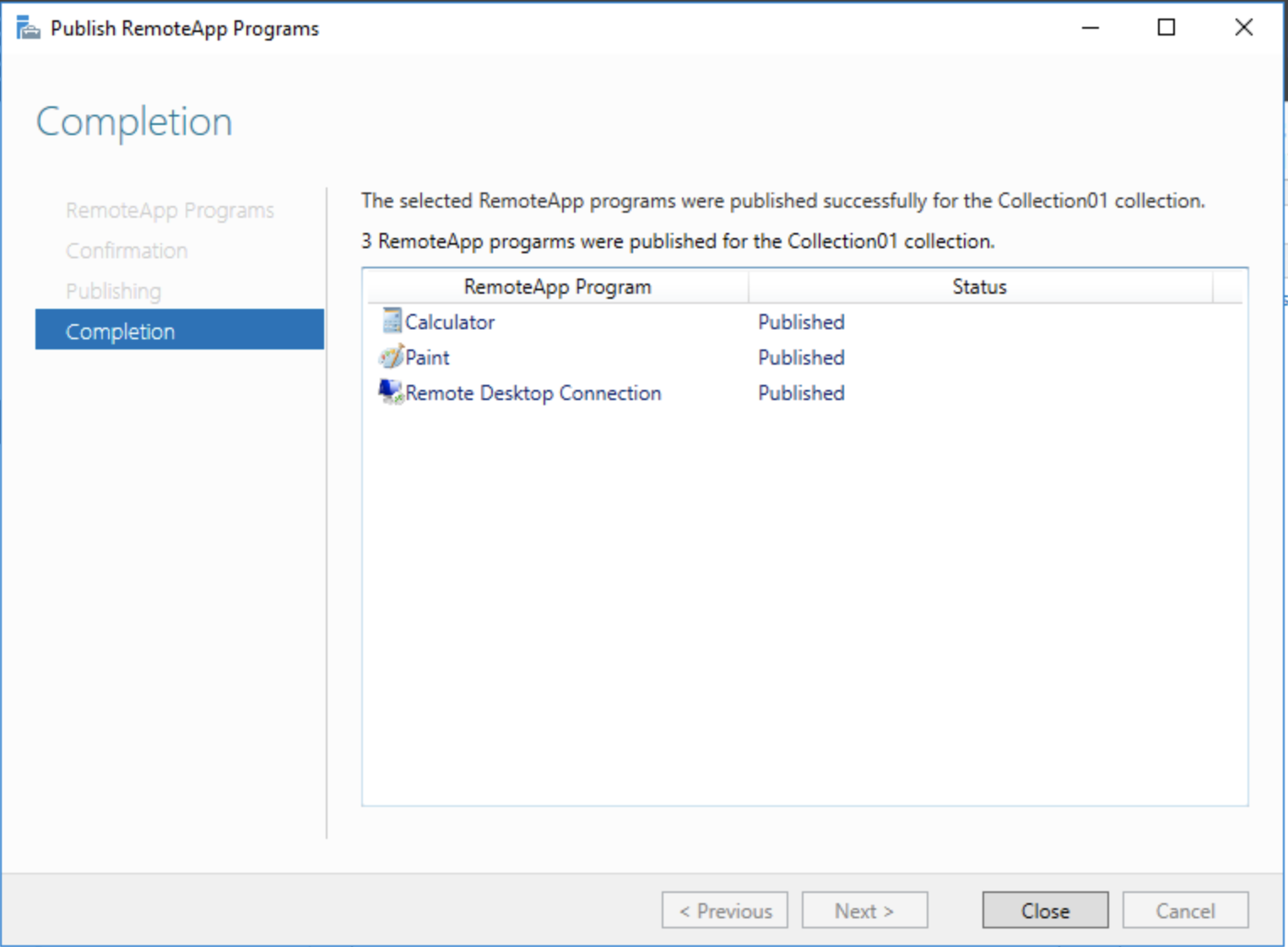

Y esperamos:

configurar-granja-rds-en-windows-2016-con-upd-39

Acceso a dashboard RDS

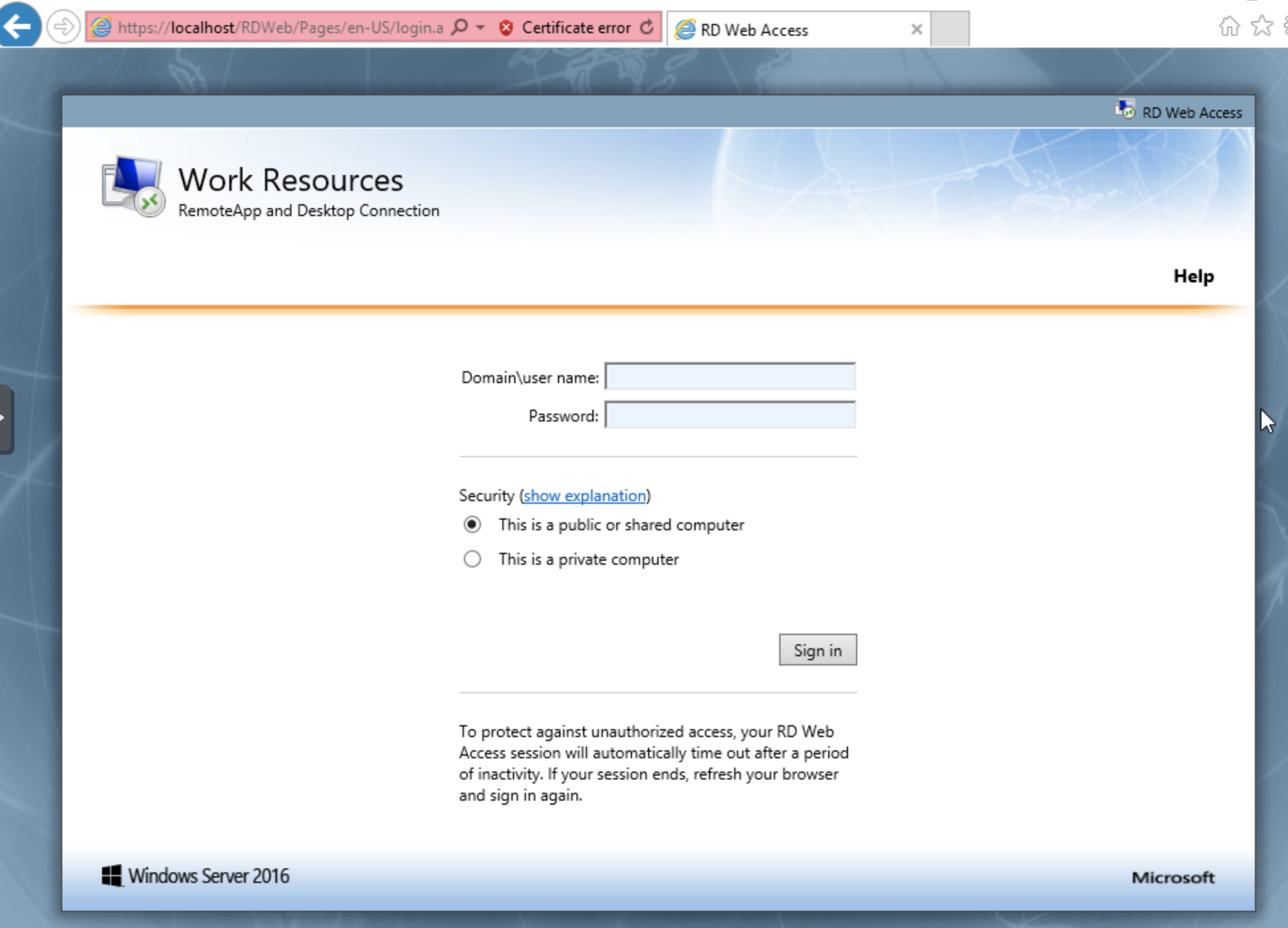

Ahora para saber donde nos tenemos que conectar, usaréis el nombre del broker, en mi caso:

https://broker.negu.local/RDWeb

configurar-granja-rds-en-windows-2016-con-upd-40

Nos conectamos con las credenciales del usuario de prueba:

configurar-granja-rds-en-windows-2016-con-upd-41

Y pulsamos en una app:

configurar-granja-rds-en-windows-2016-con-upd-42

Y ya lo tenemos:

configurar-granja-rds-en-windows-2016-con-upd-43

Se genera un disco nuevo:

configurar-granja-rds-en-windows-2016-con-upd-44
