Cómo crear un NAS con una RASPBERRY PI 4

Cómo crear un NAS con una RASPBERRY PI 4

Como ya había adelantado estos días, tenemos nuevo juguete. Os explico el proyecto y los materiales que vamos a usar.

La idea es crear un NAS de pequeño tamaño, con discos SSDs y con bajo coste energético para el laboratorio. Ampliar mi Synology sería montar discos o muy caros, o comprar la ampliación DX517. Y sinceramente, no me apetece agregar hardware grande de momento. Que llegará en algún momento, pero no será este año, creo yo…

Así que os explico los materiales que vamos a utilizar:

  • 2 Discos SSD´s de 480GB
  • 1 Raspberry Pi 8GB (con la de 2GB también era suficiente creo yo)
  • MicroSD 128GB (la tenía por casa sin usar, y también puede no usarse, pero creo que para aprovechar más el espacio de los discos voy a dejar el sistema operativo en ella)
  • Cable Ethernet
  • En mi caso un conversor de HDMI a MicroHDMI para poder conectar mi pantalla HDMI a la RaspBerry Pi 4
  • Luego también voy a usar un Kit comprado en AliExpress:
    • GeekWorm X829:
      • Tarjeta dual 2,5″ SATA y tornillería + cableado
    • GeekWorm X829-C1:
      • Carcasa metálica
      • Alimentador para RaspBerry PI
      • Ventilador
      • Botón encendido/apagado
    • GeekWorm X735 V2.1:
      • Ventilador
      • Tornillería + Cableado
      • Placa Motherboard

Os dejo foto:

como-crear-un-nas-con-una-raspberry-pi-4-0

Montar NAS con RASPBERRY PI 4 + GEEKWORM

El proceso de montaje no es complicado, aunque para seguirlo no trae manual, y hay que hacer uso de vídeos en Youtube del fabricante. Nada complicado, pero os lo detallo con fotos:

Primero empezamos con la placa que tiene los conectores SATA. Colocaremos 3 tornillos y los soportes para las otras placas en ellos:



como-crear-un-nas-con-una-raspberry-pi-4-41

Vista desde otro ángulo:

como-crear-un-nas-con-una-raspberry-pi-4-5

Conectamos el primer disco:

como-crear-un-nas-con-una-raspberry-pi-4-6

Y le colocamos dos tornillos. Fijaros que hay 4 tornillos un poco más gorditos que los otros, son para anclar los discos SSDs:

como-crear-un-nas-con-una-raspberry-pi-4-7

Repetimos la operación con el segundo disco SSD:

como-crear-un-nas-con-una-raspberry-pi-4-8

Lo fijamos:

como-crear-un-nas-con-una-raspberry-pi-4-9

Ahora cogemos nuestra RaspBerry Pi 4 y la colocamos en la posición que irá definitivamente. Pero sólo la anclamos con un tornillo, y que vamos a testearla:

como-crear-un-nas-con-una-raspberry-pi-4-10Detalle:

como-crear-un-nas-con-una-raspberry-pi-4-11

Para testear conectamos el cable que viene en el kit, y lo dejamos en los 6 últimos pines:

como-crear-un-nas-con-una-raspberry-pi-4-12

Detalle:

como-crear-un-nas-con-una-raspberry-pi-4-13

Lo conectamos a la placa de la siguiente forma:

como-crear-un-nas-con-una-raspberry-pi-4-14

Validamos con el alimentador que la RaspBerry se enciende correctamente:

como-crear-un-nas-con-una-raspberry-pi-4-15

Desconectamos la alimentación. Ahora desmontamos el cable de alimentación, y vamos a montar la otra placa de la motherboard. Colocamos 3 adaptadores:

como-crear-un-nas-con-una-raspberry-pi-4-16

Queda de la siguiente forma:

como-crear-un-nas-con-una-raspberry-pi-4-17

Anclamos la segunda placa a los adaptadores:

como-crear-un-nas-con-una-raspberry-pi-4-18

Colocamos el cable de alimentación:

como-crear-un-nas-con-una-raspberry-pi-4-19

Ahora en este punto haremos otro test. Colocamos el alimentador en la nueva placa y pulsamos el botón de encendido manualmente:

como-crear-un-nas-con-una-raspberry-pi-4-20

Validamos que el ventilador funciona, que la raspberry va bien y que no hay ruidos raros. Para apagar, podéis pulsar prolongadamente el botón azul:

como-crear-un-nas-con-una-raspberry-pi-4-21

Una vez todo validado. Ahora nos toca montar todo en la carcasa. Lo primero el ventilador de la misma:

como-crear-un-nas-con-una-raspberry-pi-4-22

Luego el botón de encendido, que va a rosca:

como-crear-un-nas-con-una-raspberry-pi-4-23

Conexionar los cables:

como-crear-un-nas-con-una-raspberry-pi-4-24

Ahora apoyáis todo dentro y para que quede bien simplemente aseguraros que encajan los conectores:

como-crear-un-nas-con-una-raspberry-pi-4-25

Le dais la vuelta y la ancláis al chasis con 3 tornillos:

como-crear-un-nas-con-una-raspberry-pi-4-26

Antes de cerrar la tapa, yo hago otra prueba que no hay nada raro. Así probáis el botón:

como-crear-un-nas-con-una-raspberry-pi-4-27

La verdad que los colores son una pasada:

como-crear-un-nas-con-una-raspberry-pi-4-28

Cerráis la tapa y conectáis el cable USB que une las placas:

como-crear-un-nas-con-una-raspberry-pi-4-29

El resultado es un bonito NAS enanoooo:

como-crear-un-nas-con-una-raspberry-pi-4-30

Aunque mi primera prueba ha sido con Ubuntu:

como-crear-un-nas-con-una-raspberry-pi-4-31

Instalación Openmediavault desde RaspBerry OS

La segunda prueba, y la que me ha parecido muy interesante, ha sido colocar con RaspBerry Pi Imager, RaspBerry Pi OS Full BULLSEYE LITE (no funciona con BOOKWORM de momento) en la tarjeta SD:

como-crear-un-nas-con-una-raspberry-pi-4-32

Lo he montado en la raspberry pi, y una vez arrancado, hacer una instalación de OpenMediaVault con el siguiente comando:

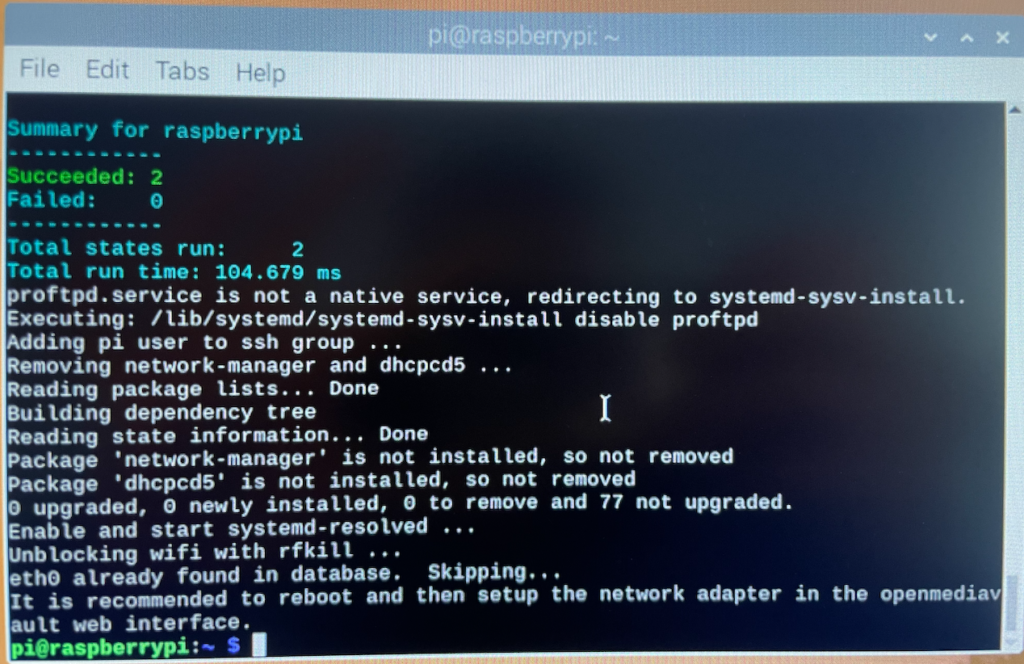

Este proceso tarda unos minutos en terminar. Os pedirá reiniciar al terminar:

como-crear-un-nas-con-una-raspberry-pi-4-33

Tendréis que ir a la IP de vuestro equipo vía página web:

como-crear-un-nas-con-una-raspberry-pi-4-1

La contraseña por defecto de OpenMediaVault es admin / openmediavault :

como-crear-un-nas-con-una-raspberry-pi-4-2

Y ya tendréis acceso a todo el sistema para montar vuestros recursos como mejor os parezca:

como-crear-un-nas-con-una-raspberry-pi-4-3

Desde Almacenamiento -> Discos vemos que detecta tanto la SD como los SSD´s:

como-crear-un-nas-con-una-raspberry-pi-4-34

Hay una cosa que tengo que comentar, los discos, aunque los detecta, no aparecen cuando quieres montar el RAID porque están conectados USB creo yo y OpenMediaVault no deja montarlos en RAID 1 que era mi opción al tener dos discos iguales (pero creo que ya he encontrado una solución a esto que explicaré en otras entradas):

como-crear-un-nas-con-una-raspberry-pi-4-35a

Podéis dar formato a los discos desde Almacenamiento -> Sistema de Archivos :

como-crear-un-nas-con-una-raspberry-pi-4-35

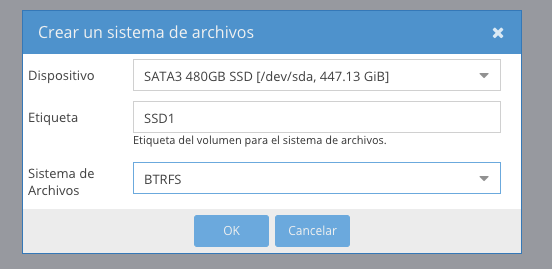

Les doy un formato como BTRFS a cada SSD:

como-crear-un-nas-con-una-raspberry-pi-4-36

Al terminar tendremos que montarlos:

como-crear-un-nas-con-una-raspberry-pi-4-38

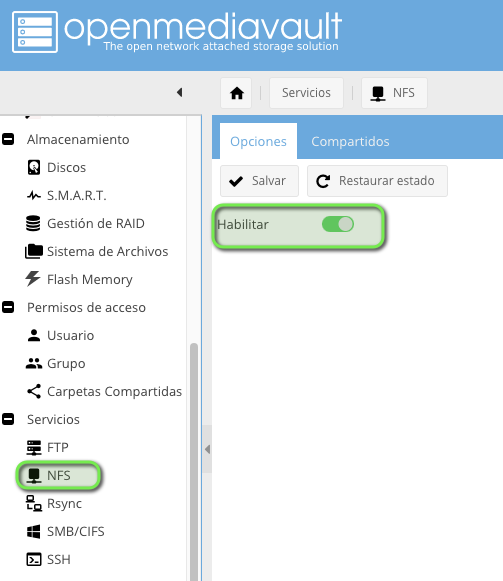

Y ahora compartimos el recurso. Yo voy a usar NFS, porque lo quiero conectar a mi lab Proxmox:

como-crear-un-nas-con-una-raspberry-pi-4-37

Y compartirlo a vuestra red o nodo específico:

como-crear-un-nas-con-una-raspberry-pi-4-40

Ahora lo agregamos a nuestros servers (acordaros de los permisos):

como-crear-un-nas-con-una-raspberry-pi-4-42

Atentos a otras entradas, para ver que solución aplico finalmente a esta solución…se abre un mundo de posibilidades.
